Guida completa all'installazione dei profili lineari LED ottici da incasso

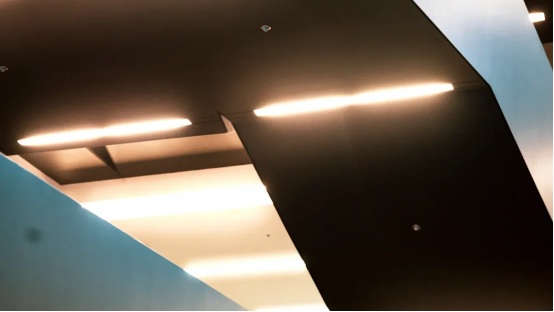

L'installazione di un profilo lineare LED ottico da incasso rappresenta un compito impegnativo per molti proprietari di case e appaltatori. Questa sfida diventa gestibile con una guida e una preparazione adeguate. Questa guida all'installazione illustra ogni fase, dalla raccolta degli strumenti al test finale.

I lettori hanno bisogno di una procedura chiara che prevenga errori costosi e offra una finitura professionale. Dovrebbero preparare il profilo e la striscia LED prima di iniziare. Seguire la sequenza in ordine fa risparmiare molto tempo ed elimina la frustrazione. Ogni passaggio si basa su quello precedente, creando un flusso di lavoro logico che riduce gli errori. Le istruzioni danno priorità all'accuratezza e alla sicurezza durante l'intero processo.

Punti chiave

· Misura due volte e taglia una volta. Una pianificazione accurata previene errori costosi.

· Adatta la profondità del profilo alla potenza della tua striscia LED. Ciò garantisce una corretta gestione del calore e una lunga durata.

· Utilizzare una livella laser per un allineamento preciso. Ciò garantisce un'installazione lineare e dall'aspetto professionale.

· Prevenire la caduta di tensione utilizzando strisce da 24 V e un diametro del cavo adeguato. Ciò mantiene la luminosità uniforme durante l'intera corsa.

· Spegnere sempre l'alimentazione e testare i collegamenti prima di terminare. Ciò garantisce la sicurezza ed evita rilavorazioni.

Strumenti e materiali per la guida all'installazione

Strumenti essenziali per il taglio e il montaggio

Ogni installazione LED da incasso di successo inizia con un'adeguata preparazione degli strumenti. Un kit di strumenti completo previene interruzioni nel corso del progetto e garantisce un lavoro pulito e accurato. La tabella seguente illustra gli strumenti essenziali consigliati dagli elettricisti professionisti per questo compito:

Oltre a questi articoli principali, gli installatori necessitano anche di una livella a bolla d'aria o di una livella laser, un coltello multiuso, un trapano, una sega da taglio per alluminio e strumenti di levigatura. Una livella laser merita un'attenzione particolare perché anche una piccola deviazione diventa evidente con luci lunghe e lineari. Gli installatori professionisti sottolineano costantemente che questo strumento è essenziale per ottenere percorsi perfettamente rettilinei su sezioni estese di soffitto o parete.

Componenti e scelta delle strisce LED

La selezione di componenti compatibili previene il surriscaldamento, la scarsa qualità della luce e le difficoltà di installazione. La larghezza del canale interno deve superare la larghezza della striscia. Le larghezze standard delle strisce LED includono 8 mm, 10 mm, 12 mm e 20 mm, quindi misurare entrambi i componenti prima dell'acquisto rimane fondamentale.

La profondità del profilo influisce in modo significativo sulla qualità della luce. I canali poco profondi, come quelli da 9x17 mm, potrebbero mostrare hotspot LED. I canali più profondi, come 36x24 mm, consentono alla luce di diffondersi attraverso la copertura e produrre un bagliore uniforme senza punti visibili. Per canali profondi, l'abbinamento con strisce ad alta densità (120 LED/m o più) e una copertura satinata crea fasce luminose prive di punti adatte per angoli di soggiorni o lobby di hotel.

I seguenti parametri tecnici guidano la corretta scelta delle strisce:

Le strisce LED ad alta potenza generano più calore, quindi diventano necessari profili in alluminio più grandi con una migliore dissipazione del calore. Un profilo piccolo potrebbe non fornire un raffreddamento sufficiente per strip potenti. Questa guida all'installazione sottolinea il controllo di tutti i fattori di compatibilità prima dell'acquisto per evitare costosi resi e rilavorazioni.

Misurazione e pianificazione del layout

Una misurazione accurata determina il successo dell'intera installazione LED da incasso. Gli installatori devono misurare attentamente l'area di installazione prima di tagliare qualsiasi materiale. Il metodo scelto, trimless o mud-in, cambia significativamente l'approccio di misurazione. Le installazioni Trimless richiedono un'apertura finita che corrisponda esattamente alle dimensioni esterne del profilo. Le installazioni nel fango necessitano di spazio aggiuntivo per il composto per giunti e il nastro a rete attorno ai bordi del profilo.

Determinazione della lunghezza e del posizionamento del profilo

Gli installatori devono mappare l'intero layout su carta prima di toccare qualsiasi strumento. Questa fase di pianificazione previene lo spreco di materiale e garantisce un allineamento pulito. Le lunghezze standard dei profili variano generalmente da 6,5 ​​a 10 piedi, quindi l'abbinamento delle tirature pianificate alle dimensioni delle scorte riduce gli scarti di taglio. Per percorsi più lunghi, gli installatori dovrebbero pianificare le giunzioni in punti logici, come angoli o transizioni tra le sezioni del soffitto.

Il posizionamento dei conducenti merita attenzione durante questa fase di pianificazione. Il conducente necessita di luoghi accessibili per la manutenzione futura. Gli installatori dovrebbero identificare una scatola di giunzione o uno spazio nell'armadio nelle vicinanze che consenta un facile accesso senza disturbare il soffitto finito. Questa decisione influisce sul percorso dei cavi e determina la quantità di cavo necessaria per la striscia LED a ciascuna estremità.

La disposizione deve tenere conto anche dei travetti del soffitto e di altri elementi strutturali. Gli installatori possono utilizzare un rilevatore di montanti per mappare le posizioni dei travetti prima di finalizzare il posizionamento del profilo. Evitare i travetti durante la fase di progettazione elimina i tagli difficili successivi. Per le installazioni a parete, lo stesso principio si applica ai montanti a muro e ai condotti elettrici.

Contrassegnare accuratamente le linee di ritaglio

La marcatura precisa traduce il layout pianificato sulla superficie effettiva del soffitto. Gli installatori dovrebbero utilizzare una livella laser per proiettare linee di riferimento diritte sull'area di installazione. Una linea di gesso funziona bene per tirature più brevi, ma la proiezione laser fornisce una maggiore precisione per installazioni lineari estese.

Il processo di marcatura segue una sequenza logica. Innanzitutto, gli installatori contrassegnano la linea centrale della posizione pianificata del profilo. In secondo luogo, misurano verso l'esterno da questa linea centrale per contrassegnare entrambi i bordi del ritaglio. In terzo luogo, verificano ogni misurazione rispetto alle dimensioni effettive del profilo anziché fare affidamento sulla memoria.

Gli installatori dovrebbero contrassegnare le dimensioni del ritaglio leggermente più piccole dell'apertura finale. Questo approccio consente una regolazione precisa durante l'installazione. Levigando o limando i bordi di apertura si ottiene l'adattamento finale. Questa guida all'installazione consiglia di controllare tutti i contrassegni due volte prima del taglio. Un errore in questa fase crea rilavorazioni significative e potenzialmente rovina la superficie del soffitto.

Taglio dei profili e preparazione dell'apertura

Taglio dell'alluminio alla lunghezza esatta

Il taglio di precisione determina quanto bene il profilo si inserisce nell'apertura. Una troncatrice dotata di lama in carburo a denti fini progettata per l'alluminio offre tagli dritti e precisi con bordi puliti. Questa configurazione supporta anche tagli angolari di 45 gradi per installazioni ad angolo. Per la selezione della lama, gli installatori dovrebbero scegliere una lama con punta in metallo duro con da 60 a 100 denti, utilizzandone 100 o più per profili più pesanti. La geometria dei denti affilati a triplo chip e l'angolo del gancio pari a zero o negativo impediscono la presa e il contraccolpo durante il funzionamento.

Un seghetto funziona in modo accettabile per piccoli lavori fai-da-te, anche se produce bordi più ruvidi. Gli installatori dovranno misurare due volte e segnare la linea di taglio con un righello quadrato per garantire l'allineamento perpendicolare. Il fissaggio del profilo con un morsetto o una scatola per tagli obliqui impedisce il movimento durante il taglio. La tecnica di taglio prevede una pressione lenta e costante, senza eccessiva forza, che evita di piegare il profilo o di creare bordi irregolari.

Dopo il taglio, la sbavatura protegge la striscia LED e il diffusore da eventuali danni. Una lima o carta vetrata rimuove le sbavature e gli spigoli vivi dal bordo tagliato. Questo passaggio impedisce all'alluminio di tagliare il rivestimento protettivo della striscia durante l'installazione.

Creazione dell'apertura Trimless o Mud-In

Il metodo di apertura determina il modo in cui il profilo si integra con la superficie del soffitto circostante. Le installazioni Trimless richiedono un'apertura finita che corrisponda esattamente alle dimensioni esterne del profilo. Le installazioni nel fango necessitano di spazio aggiuntivo per il composto per giunti e il nastro a rete attorno ai bordi del profilo.

Gli installatori dovrebbero contrassegnare le dimensioni del ritaglio leggermente più piccole dell'apertura finale. Questo approccio consente una regolazione precisa durante l'installazione. Una sega per cartongesso o una sega a tazza taglia l'apertura iniziale. Levigando o limando i bordi di apertura si ottiene l'adattamento finale.

La Guida all'Installazione consiglia di verificare le dimensioni effettive del profilo rispetto all'apertura contrassegnata prima del taglio. Un profilo che si adatta troppo liberamente crea problemi di allineamento. Uno che si adatta troppo strettamente richiede un'ulteriore levigatura che genera polvere e rallenta il progresso. Un'attenta preparazione in questa fase evita frustrazioni durante la fase di montaggio.

Montaggio del profilo e gestione del calore

Fissaggio delle staffe e fissaggio del profilo

La fase di montaggio determina se l'installazione finita è a filo e rimane stabile per anni. Per le installazioni ad incasso nei soffitti in cartongesso, il produttore consiglia clip a molla in metallo ad alta tensione. Queste clip si espandono all'interno del vuoto del soffitto e generano una tensione costante verso l'alto. Questa tensione mantiene saldamente il profilo contro la superficie del muro a secco, prevenendo cedimenti o movimenti nel tempo.

Gli installatori dovrebbero posizionare le clip a molla a intervalli regolari lungo la lunghezza del profilo. Una spaziatura compresa tra circa 16 e 24 pollici funziona bene per la maggior parte delle installazioni standard. Le clip scivolano nei canali interni del profilo prima che l'installatore spinga il gruppo nell'apertura. Una volta inserite, le clip scattano verso l'esterno e afferrano la parte posteriore del muro a secco, creando un blocco meccanico sicuro.

Il profilo deve essere posizionato uniformemente su tutta la sua lunghezza. Gli installatori dovranno premere gradualmente lungo il profilo, lavorando da un'estremità verso l'altra. Questa tecnica impedisce ad una sezione di sedersi mentre un'altra rimane orgogliosa della superficie del soffitto. Un martello di gomma può aiutare a sistemare le sezioni più ostinate senza danneggiare la finitura in alluminio. Il controllo dell'allineamento con una livella durante questo processo rileva piccole deviazioni prima che diventino problemi visibili.

Per le installazioni in muratura, il processo differisce leggermente. Gli installatori incorporano il profilo nel composto per giunti e rinforzano i bordi con nastro a rete. Il profilo deve trovarsi alla profondità corretta rispetto alla superficie del soffitto finito. Una leggera rientranza consente al fango di scivolare dolcemente sui bordi, creando una transizione senza soluzione di continuità tra l'alluminio e il muro a secco circostante.

Garantire il percorso termico adeguato per i LED

La gestione del calore determina per quanto tempo la striscia LED fornisce un'illuminazione affidabile. Il profilo in alluminio funziona come un dissipatore di calore passivo , allontanando l'energia termica dai chip LED. Tuttavia, il percorso termico completo comprende ogni materiale tra la giunzione del LED e l'aria circostante.

In uno stretto canale incassato, in un mobile sigillato o in una nicchia espositiva, l'aria calda può rimanere intrappolata attorno al profilo in alluminio. Il profilo trasferisce efficacemente il calore dalla striscia LED a se stesso, ma la struttura chiusa circostante diventa quindi il successivo collo di bottiglia termico. Ciò crea un problema di resistenza termica lungo l’intero percorso termico. All'aumentare del tempo di funzionamento, il calore si accumula all'interno della cavità, aumentando la temperatura della striscia LED, dello strato adesivo, dei connettori e dei materiali circostanti. Il rischio aumenta dove il flusso d'aria è limitato o dove il profilo è circondato da materiali che rilasciano calore lentamente.

I materiali dell'interfaccia termica colmano il divario tra il supporto della striscia LED e il canale in alluminio. Le sacche d’aria agiscono come isolanti, quindi riempire questi spazi migliora il trasferimento di calore. La tabella seguente presenta i materiali comuni dell'interfaccia termica e i relativi intervalli di conduttività termica riportati:

Per applicazioni a densità di potenza moderata come CPU per PC standard e illuminazione a LED, i materiali dell'interfaccia termica con una conduttività termica (λ) di almeno 1 W/m·K sono considerati adeguati.

La temperatura influisce direttamente sulla durata dei LED. Un aumento di 10°C della temperatura di giunzione può ridurre la durata del LED fino al 50%. Ad una temperatura di giunzione di 60°C, la durata stimata raggiunge oltre 50.000 ore. A 80°C, tale stima scende a circa 30.000 ore. A 100°C la durata scende sotto le 15.000 ore. I condensatori del driver soffrono in modo simile, con una durata ridotta di circa il 50% per ogni aumento di 10°C rispetto alla temperatura nominale.

L'attuale declassamento offre una tecnica efficace di gestione termica. Riducendo la corrente operativa del LED all'80% del valore nominale è possibile abbassare la temperatura di giunzione di 20-30 gradi Celsius. Questa riduzione si verifica perché la dissipazione di potenza diminuisce del 36% in questa condizione di declassamento. Questa Guida all'installazione consiglia di considerare il declassamento per installazioni in spazi chiusi con ventilazione limitata, dove il solo raffreddamento passivo potrebbe rivelarsi insufficiente.

Cablaggio e collegamento del sistema LED

Affrontare la caduta di tensione e il posizionamento dei driver

La caduta di tensione rappresenta una delle cause più comuni di luminosità irregolare nelle installazioni LED ad incasso. La resistenza elettrica nei cavi lunghi riduce la tensione disponibile all'estremità della striscia. Questa riduzione fa sì che i LED all'estremità appaiano più fiochi rispetto a quelli vicini alla fonte di alimentazione. Comprendere questo fenomeno impedisce risultati deludenti.

La tabella seguente illustra gli errori di cablaggio più comuni che portano a una caduta di tensione o al guasto completo del sistema:

La lunghezza massima del percorso dipende dalla tensione del sistema. I sistemi a tensione costante hanno limiti specifici:

I sistemi a corrente costante consentono corse più lunghe. Una striscia a corrente costante DC24V può raggiungere i 20 m mantenendo una luminosità uniforme. Una striscia a corrente costante DC48V può estendersi fino a 50 m (164 piedi) se alimentata da un'estremità. La tabella seguente presenta le corse massime in monoalimentazione per impianti a corrente costante:

Diverse strategie aiutano a gestire efficacemente la caduta di tensione:

· Scegli strisce LED da 24 V o superiori per lunghe tirature.

· Utilizzare un cavo più spesso (12–14 AWG) per trasportare l'alimentazione a distanza.

· Centralizzare o dual-feed l'alimentazione per ridurre l'autonomia.

· Iniettare potenza in più punti, soprattutto nelle configurazioni RGB.

· Utilizzare amplificatori o ripetitori per garantire la coerenza del controllo su lunghe corse RGB.

· Suddividere gli impianti di grandi dimensioni in zone, ciascuna con la propria potenza e controllo.

· Calcolare la potenza totale e aggiungere il 20–30% di headroom all'alimentatore.

· Utilizzare strisce LED di qualità con PCB in rame spesso (2 once o superiore) e buona tolleranza alla tensione.

Il calcolatore della caduta di tensione della striscia LED aiuta gli installatori a determinare il calibro corretto del cavo. Gli utenti inseriscono la tensione della striscia (12 V, 24 V o 5 V), l'amperaggio totale assorbito dalla striscia, il calibro del filo (AWG) e la lunghezza del filo dall'alimentatore alla striscia. Lo strumento calcola la caduta di tensione nel cavo di alimentazione e fornisce la caduta percentuale e la tensione effettiva sulla striscia. Le soglie di caduta accettabili rimangono inferiori al 3% per i LED.

Il posizionamento dei conducenti richiede un'attenta pianificazione durante la fase di layout. Il conducente necessita di luoghi accessibili per la manutenzione futura. Gli installatori devono posizionare i driver vicino a scatole di giunzione o all'interno di armadi accessibili. Questo posizionamento consente una facile sostituzione senza disturbare il soffitto finito. I driver nascosti dietro il muro a secco sigillato creano problemi significativi quando falliscono.

Realizzazione di collegamenti elettrici sicuri

I connettori adeguati garantiscono prestazioni affidabili e proteggono dai danni ambientali. L'ambiente di installazione determina quale tipo di connettore è adatto all'applicazione. La tabella seguente presenta le opzioni di connettore consigliate:

La saldatura diretta fornisce la connessione più affidabile per installazioni permanenti. I giunti saldati resistono alle vibrazioni e mantengono un contatto elettrico costante. I connettori senza saldatura di alta qualità offrono praticità per le installazioni che richiedono un futuro smontaggio. Gli installatori dovrebbero evitare connettori economici che creano giunti allentati e guasti intermittenti.

Il controllo della polarità previene un errore di installazione comune. La polarità invertita impedisce del tutto l'accensione dei LED. Un multimetro verifica i collegamenti corretti prima di applicare l'alimentazione. Questo semplice test consente di risparmiare molto tempo nella risoluzione dei problemi.

Questa guida all'installazione sottolinea lo spegnimento dell'alimentazione dall'interruttore prima di effettuare qualsiasi collegamento elettrico. Un tester di tensione senza contatto conferma che il circuito è morto. Lavorare su circuiti sotto tensione crea seri rischi per la sicurezza.

La spelatura dei cavi richiede lo strumento corretto per il calibro del filo. Gli spelafili rimuovono l'isolamento senza intaccare il conduttore di rame. I conduttori danneggiati creano punti caldi che potrebbero guastarsi nel tempo. Un adeguato pressacavo impedisce che i cavi si allentino nei punti di connessione.

Gli installatori dovrebbero testare il sistema dopo aver completato tutti i collegamenti e prima di fissare il profilo in modo permanente. Questo test verifica la corretta polarità, la luminosità uniforme e il corretto funzionamento del driver. I test in questa fase consentono correzioni mentre i componenti rimangono accessibili.

Installazione della striscia LED e del diffusore

Posizionamento della striscia e scelta del diffusore

La corretta collocazione delle strisce garantisce una distribuzione uniforme della luce e un trasferimento termico affidabile. Gli installatori devono pulire l'interno del canale in alluminio prima del posizionamento. Polvere e detriti creano spazi vuoti che intrappolano il calore e causano variazioni di luminosità. Il supporto adesivo della striscia aderisce meglio su una superficie pulita e asciutta.

Installers should peel the liner gradually while pressing the strip into the channel. This technique prevents air bubbles and ensures full adhesive contact. The strip must sit flat against the channel floor. Any lifting section loses thermal contact and runs hotter than surrounding areas.

Diffuser selection directly affects the final light quality. The choice depends on the desired balance between brightness and uniformity. The following table compares common diffuser options:

Material choice matters for long-term performance. PMMA offers high transmission around 92% and excellent UV resistance. This material maintains optical clarity for over ten years. Polycarbonate provides high impact resistance but slightly lower clarity near 88%. PVC has lower transmission around 80% and yellows within one to two years under UV exposure. For permanent installations, PMMA delivers the best long-term value.

Snapping the Diffuser and Testing Uniformity

The diffuser snaps into the profile's retaining lips after strip placement. Installers should start at one end and press the diffuser in gradually. Working along the length prevents bending or cracking the cover. A rubber mallet helps seat stubborn sections without damaging the diffuser surface.

Testing reveals any remaining uniformity issues. Installers should power the system and inspect the light band from a normal viewing angle. Uneven brightness indicates poor strip seating or an incorrect diffuser choice. If hotspots appear with a clear diffuser, swapping to a frosted version often solves the problem. This simple replacement improves light quality without changing the strip or profile.

This Installation Guide recommends checking the full length for dark sections or bright spots. A successful installation produces a smooth, continuous light band without visible LED points. Any defects at this stage require immediate correction before final ceiling finishing.

Common Mistakes to Avoid

Measurement and Cutting Errors

Many installers rush the measurement phase and pay for it later. A common error involves marking cutout dimensions from memory rather than checking the profile's actual width. Profiles vary slightly between manufacturers. A cutout cut too wide leaves gaps that require unsightly caulking. A cutout cut too narrow forces installers to sand the opening while the profile sits partially inserted, creating dust that contaminates the adhesive backing.

Another frequent mistake concerns cutting aluminum without proper deburring. Sharp edges slice through LED strip coatings during installation. This damage exposes copper traces and creates short circuits. Installers should file every cut edge before attempting strip placement. A related error involves cutting profiles with blades designed for wood. These blades grab the aluminum, producing rough edges and dangerous kickback. A fine-tooth carbide blade with 60 to 100 teeth cuts cleanly without binding.

Planning errors also appear when installers ignore ceiling joist locations. Cutting through a joist weakens the structure and creates code violations. A stud finder prevents this mistake during the layout phase. Installers should also verify that planned seams align with logical transition points rather than mid-span locations where they become visible.

Wiring and Thermal Management Pitfalls

Electrical mistakes account for most failed installations. Reversed polarity prevents LEDs from lighting entirely. A quick multimeter check before securing the profile saves hours of troubleshooting. Another common error involves underestimating voltage drop on long runs. A 24V strip running beyond 32 feet from the power source dims noticeably at the far end. Installers should calculate total wattage and add 20–30% headroom when selecting a driver.

Thermal management failures appear when installers choose undersized profiles for high-power strips. A shallow channel cannot dissipate heat from dense LED arrays. The resulting high junction temperatures shorten LED lifespan dramatically. A 10°C increase in junction temperature can reduce LED lifetime by up to 50%. Installers should match profile depth to strip power density before purchasing components.

Poor thermal contact between strip and channel creates another hidden problem. Air pockets act as insulators, trapping heat at the LED junction. Cleaning the channel interior and pressing the strip firmly into place ensures proper thermal transfer. This Installation Guide recommends testing the system before final ceiling finishing. A brief power test reveals brightness variations and heat issues while components remain accessible for correction.

Safety Considerations for the Installation Guide

Electrical Safety Precautions

I rischi elettrici rappresentano i rischi più gravi durante le installazioni LED ad incasso. Gli installatori devono affrontare diversi pericoli comuni che richiedono particolare attenzione. La sovracorrente si verifica quando più strisce si collegano in parallelo oltre i limiti di carico, causando il surriscaldamento del PCB. Ignorare la polarità invertendo i fili sotto tensione e neutro aumenta il rischio di scosse elettriche e può danneggiare i componenti. L'ingresso di acqua crea cortocircuiti quando le strisce con basso grado di protezione IP vengono installate in aree umide o esterne. Il montaggio delle strisce su superfici sensibili al calore senza ventilazione crea rischi di incendio. I dimmer incompatibili causano sfarfallio e riscaldamento anomalo. Eseguire i test senza scollegare l'alimentazione presenta il rischio più elevato di scosse elettriche.

Durante i lavori di installazione si verificano comunemente i seguenti pericoli:

· Scossa elettrica derivante dal contatto con cavi sotto tensione

· Cortocircuiti dovuti a collegamenti errati

· Circuiti sovraccarichi a causa di cavi sottodimensionati

· Valori nominali errati dei fusibili comportano guasti alla protezione

· Rischi di incendio dovuti a componenti surriscaldati

· Cadute o infortuni durante i lavori in quota

Gli installatori devono spegnere l'alimentazione tramite l'interruttore prima di toccare qualsiasi cablaggio. Un tester di tensione senza contatto conferma che il circuito è morto. La corretta selezione del calibro del filo previene condizioni di sovraccarico. I fusibili devono corrispondere alle specifiche del produttore per la combinazione driver e strip. Lavorare da una scala stabile riduce i rischi di caduta durante le installazioni a soffitto.

Manipolazione di spigoli vivi e componenti

I profili in alluminio presentano spigoli vivi che possono causare tagli gravi durante il taglio e la movimentazione. Un'adeguata attrezzatura di protezione individuale previene gli infortuni che comunemente si verificano durante l'installazione. Le seguenti attrezzature proteggono dai pericoli più frequenti:

· Occhiali di sicurezza resistenti agli urti con protezioni laterali conformi agli standard ANSI Z87.1

· Guanti resistenti al taglio di livello 3 o superiore secondo gli standard EN 388

· Indumenti ignifughi a maniche lunghe per proteggersi dai trucioli caldi

· Stivali con punta in acciaio e suola antiscivolo per la sicurezza in officina

Gli installatori devono indossare schermi integrali per le operazioni di taglio ad alto volume. Le protezioni per le braccia all'altezza del gomito proteggono gli avambracci dai detriti volanti quando si lavora con le maniche corte. I trucioli di alluminio caldi possono raggiungere temperature comprese tra 150 e 200 gradi Celsius, quindi gli indumenti in cotone o misto ignifughi forniscono una protezione essenziale.

La sbavatura di ogni bordo tagliato immediatamente dopo il taglio riduce il rischio di lesioni durante la successiva movimentazione. Gli installatori devono conservare i profili tagliati con cappucci o coperture protettive fino al momento del montaggio. Questa guida all'installazione consiglia di tenere un kit di pronto soccorso nelle vicinanze durante l'intero processo. Le corrette tecniche di movimentazione, combinate con adeguati dispositivi di protezione, consentono agli installatori di completare il lavoro in sicurezza.
Questa guida all'installazione ha attraversato ogni fase critica, dalla misurazione e taglio al cablaggio e al collaudo finale. Ogni passaggio si basa su quello precedente, creando un flusso di lavoro affidabile che previene errori costosi.

Una misurazione attenta rimane il fondamento di un risultato professionale. Gli installatori devono verificare tutte le dimensioni due volte prima del taglio. L'utilizzo degli strumenti corretti previene danni ai materiali e garantisce bordi puliti. Spegnere l'alimentazione prima di qualsiasi intervento elettrico protegge sia l'installatore che i componenti.

La pazienza paga i dividendi durante questo processo. Il doppio controllo di ogni connessione e allineamento prima di procedere consente di risparmiare molto tempo in seguito. Con questa guida, chiunque può ottenere un'installazione LED da incasso pulita e dall'aspetto professionale che fornisce un'illuminazione uniforme e affidabile per anni. Condividi i risultati o fai domande nei commenti qui sotto.

Domande frequenti

Gli installatori possono montare questi profili sul muro a secco esistente?

SÌ. Le clip a molla in metallo ad alta tensione si espandono all'interno del vuoto del soffitto e afferrano il retro del muro a secco. Questo metodo funziona per installazioni di retrofit senza rimuovere le superfici esistenti. Le installazioni con fango funzionano anche sul muro a secco esistente incorporando il profilo nel composto articolare con rinforzo in nastro a rete.

Come si gestiscono gli angoli o le svolte in un layout?

Una troncatrice con lama in carburo a denti fini taglia angoli di 45 gradi per installazioni angolari. Gli installatori dovrebbero pianificare le giunzioni in punti di transizione logici come gli angoli. Questo approccio crea un allineamento pulito e riduce i giunti visibili lungo i tratti rettilinei.

Cosa causa gli hotspot dopo che il diffusore scatta in posizione?

I punti caldi compaiono quando la profondità del profilo è troppo ridotta per la densità del LED o quando si utilizza un diffusore trasparente. Il passaggio a un diffusore satinato o opale diffonde la luce ed elimina i punti LED visibili. Canali più profondi consentono anche strisce a densità inferiore senza sacrificare l'uniformità.

Gli installatori possono tagliare le strisce LED a lunghezze personalizzate?

Sì, ma la durata massima dipende dalla tensione del sistema. Una striscia da 24 V funziona fino a 32 piedi da una fonte di alimentazione prima che la caduta di tensione provochi l'oscuramento all'estremità. Gli installatori dovrebbero calcolare la potenza totale e aggiungere il 20-30% di headroom quando selezionano un driver.

Come funziona la dimmerazione con i profili lineari LED da incasso?

Il driver LED deve supportare la funzionalità di regolazione. I dimmer incompatibili causano sfarfallio e riscaldamento anomalo. Gli installatori devono verificare la compatibilità driver-dimmer prima di completare l'installazione. Testare la funzione di regolazione durante il test di potenza iniziale evita la frustrante risoluzione dei problemi dopo la finitura del soffitto.
