Come evitare cadute di tensione nei progetti di sistemi di illuminazione flessibile a LED ultra lunghi

Una striscia flessibile a LED si illumina intensamente vicino all'alimentatore. L'estremità lontana svanisce, cambia colore o sfarfalla. Questo sintomo segnala una caduta di tensione, che peggiora man mano che le corse si allungano. La soluzione combina cinque metodi: alimentazione a 24 V, filo di rame più spesso, cablaggio parallelo, iniezione di potenza e segmenti alimentati più corti. Due numeri guidano ogni decisione. La formula è V = I x R. Qui V rappresenta la perdita di tensione, I sta per la corrente in ampere e R è la resistenza del filo di andata e ritorno in ohm. Il secondo è un margine di sicurezza dell'alimentatore del 20%. Il LED Flex ultra lungo di NOVANEON gestisce corse estese. Il cablaggio corretto rimane essenziale. Questa guida fornisce un approccio pratico passo dopo passo a qualsiasi progetto di sistema di illuminazione flessibile a LED ultra lungo.

Punti chiave

· Calcolare la caduta di tensione prima di acquistare i componenti. Utilizzare la formula V = I x R. Ciò impedisce cablaggi sottodimensionati. Previene la formazione di strisce scure.

· Scegliere 24 V anziché 12 V per i lunghi tragitti . Ciò dimezza l'assorbimento di corrente a parità di potenza. Una corrente inferiore riduce la caduta di tensione.

· Utilizzare il cablaggio parallelo per le sezioni a striscia. Ogni sezione si collega direttamente all'alimentazione. Ciò impedisce la perdita di tensione concatenata.

· Dividere le corse lunghe in zone di potenza più brevi. Ogni zona riceve la propria linea di alimentazione. Una corrente inferiore per zona riduce la caduta di tensione.

· Utilizzare l'iniezione di potenza in diversi punti lungo la striscia. Questo metodo fornisce una potenza costante. Mantiene la luminosità uniforme da un capo all'altro.

· Utilizzare filo di rame spesso per le linee di alimentazione. Posizionare gli alimentatori vicino alla strip. Queste scelte riducono la caduta di tensione.

· Dimensionare l'alimentatore con un margine di sicurezza del 20%. Caricare l'unità all'80% della capacità. Ciò protegge il conducente dal surriscaldamento.

· Controllare la tensione del punto lontano con un multimetro dopo l'installazione. Questa lettura conferma la tensione corretta. Rileva tempestivamente gli errori di cablaggio.

Risposta rapida: evitare cadute di tensione con 24 V e alimentazione parallela

Usa 24 V invece di 12 V

Un sistema a 24 V assorbe la metà della corrente di un sistema a 12 V che fornisce la stessa potenza. Questa relazione segue la legge di Ohm. Una corrente inferiore significa perdite resistive inferiori lungo le tracce di rame. La tabella seguente riassume la differenza.

Una striscia da 24 V mantiene quindi una luminosità costante per un funzionamento continuo molto più lungo prima che la caduta di tensione diventi evidente. Per corse superiori a circa 16 piedi, si consiglia 24 V perché offre maggiore flessibilità e luminosità costante. La serie Ultra-long LED Flex di NOVANEON è un'opzione appositamente realizzata per lunghezze estese. Riduce i punti di connessione e i requisiti di iniezione di potenza.

Alimenta la striscia in più punti

L'iniezione di potenza significa fornire potenza in più punti lungo la striscia anziché solo a un'estremità. Questo metodo contrasta la caduta di tensione su lunghe distanze. Una striscia da 24 V necessita di meno punti di iniezione rispetto a una striscia da 12 V di lunghezza e potenza equivalenti. La corrente più bassa in un sistema a 24 V produce una perdita di tensione indotta dalla resistenza sostanzialmente inferiore sulla stessa distanza.

Gli installatori non devono semplicemente concatenare le strisce da un'estremità all'altra. L'autonomia totale di un singolo alimentatore non può superare il massimo consigliato senza che si verifichi una caduta di tensione. L'iniezione di potenza estende la lunghezza effettiva della corsa. Mantiene la luminosità uniforme nell'intera installazione.

Riduci le corse con la distribuzione dell'energia

La distribuzione dell'energia divide un lungo tratto in zone più brevi, alimentate in modo indipendente. Ciascuna zona riceve energia da una linea di alimentazione vicina. Questo approccio riduce la distanza che la corrente deve percorrere attraverso le tracce di rame della striscia. Distanze più brevi significano una resistenza inferiore e una minore perdita di tensione.

Un sistema a 24 V supporta zone più lunghe rispetto a un sistema a 12 V. Ciò riduce il numero totale di punti di iniezione richiesti. La serie Ultra-long LED Flex di NOVANEON supporta distanze estese con un'uscita stabile. Riduce il numero di punti di iniezione necessari per un sistema di illuminazione flessibile a led ultra lungo. La corretta capacità di alimentazione e il cablaggio sono ancora importanti. Gli installatori dovrebbero calcolare la caduta di tensione prima di acquistare i componenti.

Cause e impatti della caduta di tensione

Resistenza in lunghe tracce di rame

Ogni striscia flessibile LED contiene sottili tracce di rame che trasportano la corrente lungo la sua lunghezza. Queste tracce possiedono resistenza elettrica. Man mano che la striscia si allunga, la resistenza totale aumenta. La corrente deve viaggiare più lontano attraverso una maggiore opposizione. Questa opposizione converte l'energia elettrica in calore e l'estremità lontana riceve una tensione inferiore.

Le strisce LED convenzionali lottano con questo problema. Richiedono frequenti punti di iniezione di potenza per mantenere una luminosità uniforme. I prodotti flessibili LED ultra lunghi di NOVANEON risolvono questo problema in modo diverso. Riducono al minimo i punti di connessione mantenendo una luminosità stabile durante i periodi prolungati.

La resistenza alle tracce di rame dipende dalla qualità del materiale e dall'area della sezione trasversale. Il rame più spesso offre una resistenza inferiore per metro. Tracce più larghe riducono la perdita di tensione su qualsiasi distanza. Anche il buon rame, tuttavia, ha ancora resistenza. Gli installatori devono rispettare le lunghezze massime del percorso, utilizzare alimentatori a tensione più elevata, alimentare l'alimentazione da entrambe le estremità e selezionare un cavo di alimentazione più spesso.

Dissolvenza della luminosità e spostamento del colore

Il sintomo più visibile della caduta di tensione è la luminosità non uniforme. La striscia si illumina intensamente vicino alla fonte di alimentazione. Verso l'estremità, la luce si affievolisce costantemente. Al diminuire della tensione, ciascun LED riceve meno energia. L'emissione luminosa diminuisce proporzionalmente.

Lo spostamento del colore accompagna la dissolvenza. Gli emettitori LED bianchi cambiano tonalità quando cambia la tensione diretta. Una striscia che all'inizio appare bianca pura, alla fine appare calda o gialla. Questa incoerenza rovina l’illuminazione architettonica. Una facciata con cambiamenti graduali di tinta sembra poco professionale.

Potrebbe anche apparire uno sfarfallio. Quando la tensione disponibile si avvicina al minimo richiesto dal driver led, l'uscita diventa instabile. Lo sfarfallio potrebbe essere impercettibile, ma le fotocamere e i sensori di movimento lo rilevano. Prevenire innanzitutto la caduta di tensione è l'unico rimedio affidabile.

Accumulo di calore e stress del conducente

La perdita di potenza resistiva nei circuiti LED genera calore indesiderato. Le tracce di rame trasportate da una forte corrente si riscaldano rapidamente. La riduzione della perdita resistiva riduce direttamente la generazione di calore. I componenti a bassa resistenza nei percorsi ad alta corrente, come i MOSFET con basso RDS(on), riducono al minimo la caduta di tensione e il calore operativo. Questi componenti appaiono in driver ben progettati, ma le condizioni di installazione rimangono cruciali.

All'aumentare della lunghezza della striscia, la tensione diminuisce costantemente a causa della traccia di rame e della resistenza del cavo di alimentazione. Questa caduta sollecita il driver led. Il conducente lavora di più per mantenere la corrente nominale. Uno sforzo aggiuntivo riduce la durata del prodotto e aumenta la temperatura operativa. L’efficienza del conducente è importante. Le topologie di commutazione efficienti sprecano meno energia sotto forma di calore rispetto ai regolatori lineari inefficienti.

Il calore minaccia un sistema di illuminazione flessibile a led ultra lungo . Si accumula nella striscia e all'interno della custodia del driver. Il calore eccessivo accelera il degrado dell'emettitore LED. Col tempo danneggia anche i giunti di saldatura e l'isolamento. Un sistema caldo si guasta prematuramente.

La prevenzione segue regole semplici. Rispettare la lunghezza massima della strip per la tensione scelta. Utilizzare sistemi a 24 V anziché a 12 V. Alimenta energia da più punti. Scegli un filo di alimentazione in rame spesso. Queste misure riducono la perdita resistiva, mantengono la temperatura controllata e proteggono sia i LED che il driver.

Calcolare la caduta di tensione e le lunghezze di corsa sicure

La formula base della caduta di tensione

V = I x R

La legge di Ohm fornisce la base per ogni calcolo della caduta di tensione. La relazione afferma che la perdita di tensione è uguale alla corrente moltiplicata per la resistenza. Per un circuito semplice, un lettore moltiplica la corrente in ampere per la resistenza del conduttore in ohm. Il risultato dà la tensione persa lungo quel conduttore. Questa relazione di base si espande in una forma più pratica per le installazioni di strisce LED. La formula standard del settore per i sistemi LED a bassa tensione è VD = (2 × L × I × R) / 1000. In questa equazione, VD rappresenta la caduta di tensione in volt, L sta per la lunghezza del conduttore unidirezionale in piedi, I è la corrente in ampere e R è la resistenza del conduttore in ohm per 1000 piedi. Il fattore 2 tiene conto sia del conduttore di alimentazione che di quello di ritorno in un circuito completo.

Utilizzare la lunghezza del cavo di andata e ritorno

Un errore comune consiste nell'inserire la distanza di andata e ritorno nella formula. La formula prevede già il fattore 2 per il percorso di ritorno. Se un lettore immette la distanza di andata e ritorno, il calcolo mostra il doppio della caduta di tensione effettiva. L'approccio corretto utilizza la distanza unidirezionale per L. La corrente deve viaggiare verso il carico e tornare alla sorgente. Questo viaggio di andata e ritorno raddoppia la resistenza effettiva. Gli installatori che dimenticano questo dettaglio sovrastimano la perdita di tensione e potrebbero sovradimensionare inutilmente i componenti. Altri, che ignorano il percorso di ritorno, sottostimano completamente le perdite e si trovano ad affrontare un indebolimento della situazione finale. La formula lo gestisce automaticamente quando L rappresenta la lunghezza unidirezionale.

Trova la potenza per metro della tua striscia

La scheda tecnica fornisce il punto di partenza per ogni calcolo. I lettori dovrebbero individuare le specifiche di wattaggio per metro per la striscia scelta. Questa cifra guida sia le stime del wattaggio delle strisce led che le determinazioni della lunghezza di funzionamento sicura. Una striscia da 4 watt per piede consuma 4 watt per ogni piede di lunghezza. Moltiplicare questo valore per la lunghezza totale del percorso per trovare il carico elettrico totale. Ad esempio, una striscia di 50 piedi a 4 W/piede produce una potenza a pieno carico di 200 W. La corrente calcolata deriva quindi dalla tensione del sistema. Un carico di 200 W su un sistema a 24 V assorbe circa 8,3 A. Questa corrente calcolata alimenta direttamente la formula della caduta di tensione. La stessa cifra di wattaggio per metro determina anche il consumo di energia per metro per il bilancio energetico. Gli installatori che saltano questo passaggio non possono dimensionare correttamente gli alimentatori o i cavi di alimentazione.

Lunghezze massime di funzionamento a 5 V, 12 V e 24 V

La tensione determina la distanza che può percorrere una striscia prima che diventi necessaria l'iniezione di potenza. La tabella seguente riassume le lunghezze massime consigliate prima che la caduta di tensione diventi evidente.

Queste cifre presuppongono un carico di nastro tipico. Una maggiore potenza per metro riduce queste distanze. Il wattaggio inferiore li estende leggermente. Lo schema è chiaro: una tensione più elevata supporta corse più lunghe. Un sistema a 24 V raggiunge circa il doppio della distanza di un sistema a 12 V prima di richiedere alimentazioni elettriche aggiuntive. Questo vantaggio spiega perché 24 V è la scelta preferita per progetti di sistemi di illuminazione flessibile a LED ultra lunghi .

Gli standard di settore forniscono indicazioni aggiuntive. Il NEC raccomanda una caduta di tensione massima del 3% per i circuiti derivati ​​e del 5% per il circuito combinato alimentatore e derivato. Per i sistemi di strisce LED a bassa tensione da 12 V, una caduta del 3% equivale a soli 0,36 V. Questa piccola perdita può causare un oscuramento visibile. Molti professionisti puntano a una luminosità inferiore al 2% per una luminosità costante. Lo standard industriale per l'illuminazione a bassa tensione è quello di mantenere ogni apparecchio entro il 10% della tensione di uscita nominale del trasformatore. Su un sistema a 12 V, nessun apparecchio dovrebbe scendere al di sotto di 10,8 V.

Un esempio pratico chiarisce il processo. Considera una striscia da 24 V da 50 piedi che utilizza 4 W/piede. Il carico totale è di 200 W. La corrente è di circa 8,3 A. Supponiamo che l'installatore utilizzi un cavo da 12 AWG con una resistenza di 1,98 ohm per 1000 piedi. La lunghezza di sola andata è di 50 piedi. La formula della caduta di tensione fornisce VD = (2 × 50 × 8,3 × 1,98) / 1000. Ciò equivale a circa 1,64 V. La tensione di alimentazione è 24V. L'estremità lontana riceve circa 22,36 V. Questo valore rimane ampiamente entro l'intervallo accettabile. Un sistema a 12 V con lo stesso carico assorbirebbe 16,6 A e perderebbe il doppio della tensione. Il sistema a 24 V funziona chiaramente meglio.

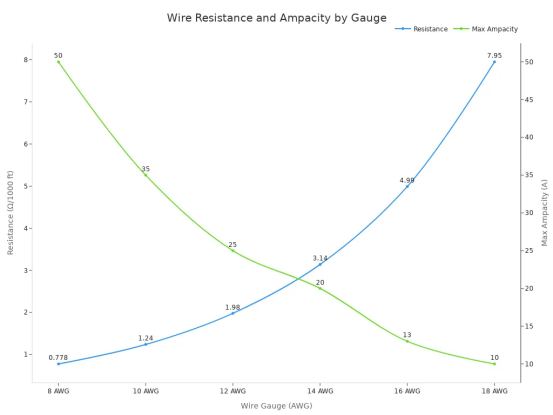

La tabella seguente mostra come la resistenza del filo e la portata massima variano in base al diametro del filo. Gli installatori utilizzano questi dati per selezionare i cavi di alimentazione che riducono al minimo la caduta di tensione.

Il filo di diametro maggiore offre una resistenza inferiore e una capacità di corrente maggiore. Un filo da 12 AWG trasporta 25 A con una resistenza di 1,98 ohm per 1000 piedi. Un filo da 18 AWG trasporta solo 10 A con una resistenza di 7,95 ohm per 1000 piedi. La differenza è sostanziale. Gli installatori devono sempre abbinare la sezione del cavo al carico calcolato e alla distanza unidirezionale. Cinque metodi riducono la caduta di tensione: utilizzare una sezione trasversale del cavo più grande, ridurre la lunghezza del cavo, distribuire l'alimentazione più vicino al carico, aggiungere punti di iniezione di potenza appropriati e progettare la distribuzione dell'energia in base al carico effettivo e ai requisiti di caduta di tensione.

Calcolare la potenza della striscia LED per il dimensionamento dell'alimentatore

Stima della potenza totale della striscia LED

Il dimensionamento di un alimentatore inizia con un numero: la potenza totale richiesta da ogni striscia nell'installazione. Un lettore moltiplica la potenza della striscia per metro per la sua lunghezza totale. Una striscia di 4 metri con potenza nominale di 10 W/m consuma 40 watt. Questa cifra rappresenta la potenza a pieno carico per quella singola corsa.

Più corse richiedono un approccio diverso. L'installatore calcola la potenza di ciascuna striscia individualmente, quindi somma tutti i valori per ottenere la potenza totale della striscia. Quattro tratti separati di 5 metri di una striscia nominale di 9,6 W/m producono 48 watt ciascuno. Il carico combinato raggiunge i 192 watt. Questa potenza totale della striscia guida ogni successiva decisione relativa al driver LED e al cablaggio.

Una domanda comune chiede quante strisce luminose a LED posso alimentare con una fornitura. La risposta dipende interamente da questa somma. La potenza totale della striscia deve rimanere al di sotto della capacità sicura dell'unità scelta. L'adattamento della tensione è altrettanto critico. Tutte le strisce devono condividere la stessa tensione del driver. Mischiare strisce da 12 V e 24 V su un'unica alimentazione danneggerà i componenti.

Il calcolo risponde anche a quante strisce led un alimentatore può gestire in parallelo. Ogni striscia si collega direttamente alle uscite del driver. Gli installatori non collegano mai le strisce a catena end-to-end. Questa disposizione parallela mantiene l'assorbimento di corrente bilanciato su tutti i percorsi.

Applicare un margine di sicurezza del 20%.

Un alimentatore non dovrebbe mai funzionare continuamente alla sua potenza massima. La regola standard del settore dell'80% mantiene la potenza totale della striscia pari o inferiore all'80% della potenza nominale dell'unità. Questa pratica fornisce un buffer di sicurezza contro il surriscaldamento, il guasto prematuro e i circuiti di protezione intervenuti.

La tabella seguente riassume i due standard di declassamento comuni.

Il margine di sicurezza del 20% offre vantaggi misurabili. Un’unità funzionante al 70–80% della capacità produce meno calore di una funzionante al 95%. Il calore degrada i componenti elettronici nel tempo. Una fornitura adeguatamente dimensionata dura quindi più a lungo. L'efficienza raggiunge anche un picco vicino all'80% del carico, riducendo al minimo lo spreco di energia. L'altezza libera aiuta il conducente a gestire piccole fluttuazioni di tensione dalla linea elettrica principale. La tensione CC stabile supporta colori LED uniformi e prolunga la durata dell'emettitore.

Carica la tua fornitura a non più dell'80% della capacità. Ciò tiene conto dell’accumulo di calore, delle perdite di efficienza e della longevità. Le forniture di fascia alta potrebbero gestire il 90%, ma attenersi all'80% per motivi di sicurezza.

Un esempio pratico chiarisce i conti. Un carico strip da 100 W necessita di almeno un'alimentazione di 125 W. L'installatore moltiplica la potenza totale per 1,25 per aggiungere il margine di sicurezza del 20%. La formula rapida potenza del driver = w/m × metri totali × 1,25 cattura questa relazione. Un'espressione equivalente è dimensione del driver = w/m × metri × 1,25. Entrambi producono la stessa potenza di alimentazione richiesta.

L'esempio a quattro esecuzioni precedente illustra il processo completo. Il carico totale è di 192 watt. Dividendo per 0,8 si ottengono 240 watt. L'installatore seleziona un'unità standard da 240 W o superiore, come un modello da 250 W o 300 W. Questa potenza richiesta supera il carico grezzo con un margine confortevole.

Utilizza un calcolatore di potenza della striscia LED per verificare

Il calcolo manuale della potenza della striscia led lascia spazio a errori aritmetici. Un calcolatore della potenza della striscia led automatizza il processo e verifica incrociando il risultato. Questi strumenti accettano input per lunghezza della striscia, potenza per metro e tensione di alimentazione. Emettono il carico totale e la potenza nominale dell'alimentatore consigliata.

Il flusso di lavoro di verifica segue una sequenza logica. Innanzitutto, calcola la potenza di ciascuna striscia utilizzando la formula watt_striscia = watt_per_metro × lunghezza_striscia. In secondo luogo, sommare tutte le potenze delle strip per ottenere il carico totale. In terzo luogo, determinare la capacità di sicurezza dell'alimentatore utilizzando safe_watt = PSU_watt × margin_factor, dove il fattore di margine è in genere 0,8. In quarto luogo, verificare che total_strip_watts ≤ safe_watts.

Un calcolatore aiuta anche a capire quante strisce luminose a LED sono supportate da una determinata fornitura. L'utente inserisce la potenza nominale dell'alimentatore e le specifiche della striscia. Lo strumento restituisce i metri totali massimi consentiti. Questo calcolo della lunghezza massima utilizza la formula: Metri = (Fornitura W × 0,80) ÷ W/m. Il risultato indica all'installatore esattamente quanto può estendersi la striscia prima di superare il carico sicuro.

La cifra relativa alla potenza della striscia LED appare durante questi calcoli. Determina la potenza totale della strip, la potenza richiesta e la selezione finale del driver. Gli installatori che verificano i calcoli con una calcolatrice rilevano gli errori prima di acquistare i componenti. Questo passaggio consente di risparmiare tempo e denaro su un progetto di sistema di illuminazione flessibile a LED ultra lungo .

Cablaggio in parallelo di un sistema di illuminazione flessibile a LED ultra lungo

Cablaggio parallelo e cablaggio in serie

Il cablaggio in serie collega le sezioni della striscia da un'estremità all'altra. La corrente viaggia attraverso le sottili tracce di rame di ogni sezione precedente. Ogni giunzione aggiunge resistenza. L'estremità lontana riceve meno tensione. Questo approccio fa morire di fame gli ultimi metri di un sistema di illuminazione flessibile a led ultra lungo.

Il cablaggio parallelo cambia l'architettura. Ogni sezione della striscia si collega direttamente all'alimentazione o a un blocco di distribuzione. La corrente non scorre più attraverso le sezioni vicine. La tensione rimane costante durante l'intera corsa. La tabella seguente mette a confronto due topologie parallele efficaci.

Le cadute di tensione su tracce lunghe possono ridurre la luminosità all'estremità lontana in grandi array di LED. Ridurre al minimo questo effetto con una topologia a stella o a griglia anziché con collegamento a margherita. In alternativa, aumentare la larghezza della traccia o lo spessore del rame (ad esempio, 2 once invece di 1 oncia) per ridurre la resistenza.

Il cablaggio a stella, chiamato anche iniezione home-run, restituisce a ciascun pezzo di striscia la propria coppia di cavi dedicata a un singolo alimentatore o blocco di distribuzione ad alta potenza. Nessuna sezione di striscia alimenta la successiva attraverso le sue tracce di rame. I fili spessi e a bassa resistenza forniscono energia direttamente ai pad in rame della striscia in diversi punti. La luminosità non dipende più dalla distanza. Una striscia di 20 metri può brillare in modo uniforme quanto un pezzo di 1 metro.

Imposta i punti di iniezione di potenza a intervalli

L'iniezione di potenza alimenta la tensione in più punti lungo la striscia. L'intervallo dipende dalla tensione del sistema e dalla potenza della striscia per metro. Gli intervalli standard sono di circa 3–5 metri per le strisce da 12 V e 5–10 metri per le strisce da 24 V. Una potenza per metro più elevata riduce la distanza di sicurezza tra i punti di iniezione.

La serie Ultra-long LED Flex di NOVANEON supporta distanze estese con un'uscita stabile. Ciò riduce il numero di punti di iniezione necessari.

Utilizzare linee di alimentazione separate per ciascuna zona

Ogni zona riceve la propria linea di alimentazione, un cavo spesso a bassa resistenza che va dall'alimentazione ai pad di alimentazione della striscia. Gli alimentatori separati offrono questi vantaggi:

· Cavi a bassa tensione più corti

· Minore caduta di tensione

· Individuazione guasti più semplice

· Minore corrente attraverso ogni splitter

· Controllo più flessibile

· Sostituzione più semplice delle singole parti

· Evita che l'intera parete dipenda da un unico alimentatore; un guasto di una sola zona lascia in funzione le altre

· Ciascuna zona rimane elettricamente separata a meno che le apparecchiature non siano progettate per la condivisione della corrente

Dividere l'illuminazione in zone di potenza separate negli impianti più grandi migliora l'affidabilità, riduce la caduta di tensione e facilita la manutenzione futura.

Le linee di alimentazione semplificano il calcolo della caduta di tensione. Ciascuna zona gestisce il proprio carico anziché la lunghezza totale installata. Ciò mantiene la corrente più bassa su ogni cavo.

Scegliere la sezione corretta del cavo e la posizione dell'alimentatore

Abbina la sezione del filo alla corrente e alla distanza

La scelta del filo di alimentazione dipende da due variabili: la corrente calcolata e la distanza del cavo. Gli installatori non devono dimensionare i cavi di alimentazione solo in base alla lunghezza della spelatura. La lunghezza massima della striscia continua pubblicata di 10 m (32,8 piedi) rappresenta un limite di lunghezza della striscia. Non rappresenta una distanza consentita dal cavo di alimentazione né una garanzia di caduta di tensione pari a zero. Un cavo di alimentazione più lungo aggiunge resistenza indipendentemente da quanto corta possa essere la striscia stessa.

È importante il percorso completo dal driver o controller LED alla connessione della striscia. Per tratti di alimentazione fino a 20 m gli installatori applicano gli stessi criteri su tutto il percorso. Adattano la sezione del filo alla corrente nominale e all'adattamento del connettore, al numero di conduttori, alla polarità e ai requisiti di tenuta del sistema. Un filo che trasporta la corrente in modo sicuro potrebbe comunque non adattarsi al connettore o potrebbe non sigillarsi correttamente in condizioni esterne.

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

La manutenzione preventiva si basa su questa stessa misurazione. I tecnici controllano la coerenza della tensione lungo la striscia, soprattutto per le configurazioni più lunghe. Confrontano le letture nel punto di alimentazione e nel LED più lontano. Una differenza significativa tra questi due valori indica un accumulo di resistenza nelle tracce di rame o nei cavi di alimentazione. Individuare tempestivamente questo problema previene la perdita permanente di luminosità e lo spostamento del colore.

Ispezionare giunzioni, connettori e polarità

I collegamenti allentati interrompono il flusso elettrico e provocano lo sfarfallio o l'oscuramento intermittente delle sezioni. I connettori a scatto economici sono una fonte comune di contatti elettrici instabili. I tecnici dovrebbero ispezionare ogni giunzione e connettore per verificarne la tenuta e la corrosione. Fili danneggiati o giunti di saldatura scadenti richiedono la sostituzione immediata.

Anche gli errori di polarità producono malfunzionamenti. I cavi positivo e negativo invertiti impediscono del tutto l'accensione della striscia o causano un comportamento irregolare. Gli installatori verificano la polarità in ogni punto di connessione prima di applicare l'alimentazione. Controllano inoltre che i connettori corrispondano alla tensione e alla corrente nominale della striscia. Un connettore classificato per una corrente inferiore potrebbe surriscaldarsi e guastarsi sotto carico.

Aggiorna gli alimentatori e aggiungi punti di iniezione

Un alimentatore sottodimensionato non può fornire tensione e corrente stabili. Quando un'unità funziona vicino o oltre la sua capacità massima, si verificano sfarfallio, attenuazione o luminosità irregolare. Gli alimentatori dovrebbero funzionare solo al 70%–80% della capacità nominale. Una striscia LED da 24 V con un consumo di 60 W non deve essere accoppiata con un driver da 60 W. L'utilizzo di un driver al 100% del carico provoca il surriscaldamento. Si consiglia un buffer del 20%, quindi un carico minimo di 75 W richiede un'unità da 96 W–100 W.

Le apparecchiature di regolazione non corrispondenti sono la principale causa di sfarfallio, ronzio e guasto prematuro dei driver. Non tutti i driver LED dimmerabili funzionano con tutti i dimmer. Il collegamento di un driver non regolabile a un dimmer generalmente provoca sfarfallio, ronzio, surriscaldamento o guasto silenzioso del driver. Gli installatori devono verificare la compatibilità prima dell'installazione.

L'aggiunta di punti di iniezione di potenza risolve la caduta di tensione sui lunghi tragitti. L'utilizzo di sistemi a 24 V, collegamenti di alimentazione dual-end o cablaggio parallelo migliora l'uniformità e la stabilità dell'illuminazione su lunghe distanze. Ogni singolo tratto dovrebbe rimanere entro la lunghezza consigliata per evitare l'oscuramento alle estremità.
Il successo delle tirature ultra-lunghe dipende da cinque scelte: alimentazione a 24 V, cablaggio parallelo, iniezione di potenza, alimentatori in rame pesante e un margine di sicurezza del 20% sull'alimentazione. Gli installatori dovrebbero calcolare la caduta di tensione prima di acquistare i componenti. Hanno bisogno della potenza della striscia per metro e della lunghezza sicura per la tensione scelta. La serie Ultra-long LED Flex di NOVANEON riduce i punti di connessione, ma la capacità di alimentazione e il cablaggio adeguati rimangono essenziali.

Una semplice lista di controllo pre-installazione mantiene il progetto in corso:

1. Misurare la potenza della striscia per metro.

2. Calcolare il carico totale.

3. Dividere in zone di potere.

4. Contrassegnare i punti di iniezione.

5. Scegli il diametro del filo.

6. Installa.

7. Verificare la tensione del punto lontano.

Questi passaggi proteggono la luminosità, la precisione del colore e la durata del driver. Un sistema di illuminazione flessibile a LED ultra lungo funziona in modo affidabile quando gli installatori ne rispettano i limiti elettrici.

Domande frequenti

Alcune domande ricorrono per ogni installazione LED ultra lunga. Seguono risposte brevi e dirette.

Cosa causa l'oscuramento di una striscia flessibile LED all'estremità?

Le tracce di rame all'interno della striscia trasportano sia corrente che resistenza. Tracce più lunghe generano una resistenza totale più elevata. La corrente che viaggia attraverso quella resistenza perde tensione, esattamente come previsto da V = I × R. L'estremità lontana riceve meno energia, quindi la luminosità svanisce e la luce bianca si sposta verso calde tonalità gialle.

Quanto lontano può percorrere una striscia da 24 V prima che la caduta di tensione diventi evidente?

Una tipica presa multipla da 24 V supporta una corsa di 10–12 metri senza alimentazioni aggiuntive. Un sistema a 12V raggiunge circa 5 metri. Una striscia da 5 V gestisce solo 1–2 metri. Un wattaggio più elevato per metro accorcia ogni distanza. Gli installatori dovrebbero verificare l'effettivo assorbimento di potenza della striscia prima di scegliere una lunghezza di tiratura.

Con quale frequenza gli installatori dovrebbero aggiungere punti di iniezione di potenza?

Gli intervalli standard sono di 3–5 metri per le strisce da 12 V e di 5–10 metri per le strisce da 24 V. La potenza della striscia per metro determina la spaziatura esatta. Le strisce ad alta potenza richiedono intervalli più brevi. La serie Ultra-long LED Flex di NOVANEON estende queste distanze, riducendo il numero di punti di iniezione richiesti.

Quale calibro di filo funziona meglio per lunghe tirature di alimentatori?

Gli installatori devono adattare il misuratore alla corrente e alla distanza. Un alimentatore in rame da 12 AWG trasporta 25 A a 1,98 ohm per 1000 piedi. Un cavo da 18 AWG trasporta solo 10 A a 7,95 ohm per 1000 piedi. Il calibro più pesante riduce la resistenza. Utilizzare il cavo con la resistenza più bassa accettato dal connettore.

Come fanno gli installatori a calcolare la dimensione corretta dell'alimentatore?

La potenza totale della striscia equivale a watt per metro moltiplicati per la lunghezza totale. Dividi quella cifra per 0,8. Un carico strip da 100 W, ad esempio, necessita di un'alimentazione da 125 W. Questo margine di sicurezza del 20% protegge il conducente dall'accumulo di calore e da guasti prematuri.

Il LED Flex ultra lungo di NOVANEON elimina la necessità di analisi della caduta di tensione?

La serie riduce al minimo i punti di connessione e mantiene un output stabile per tirature estese. L'installatore dimensiona comunque correttamente l'alimentatore e il cavo di alimentazione. Ogni progetto necessita del wattaggio della striscia per metro e di un calcolo della caduta di tensione prima dell'inizio dell'installazione.
