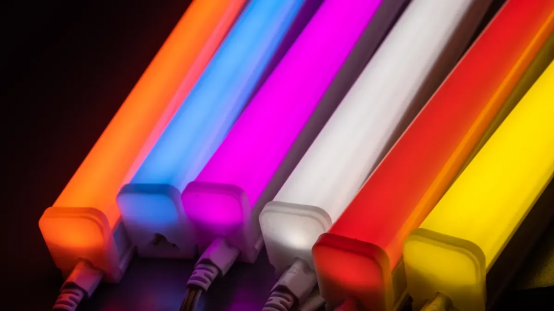

Arresta la caduta di tensione nella tua lampada flessibile a LED ultra lunga con queste soluzioni

Il proprietario di una casa termina un'installazione di strisce LED di 30 piedi, solo per vedere gli ultimi dieci piedi brillare debolmente. I LED bianchi passano a un giallo opaco. La frustrazione inizia e molti pensano che il prodotto sia difettoso. Questo scenario non è un guasto delle strisce luminose a LED stesse. Si tratta di un fenomeno elettrico prevedibile chiamato caduta di tensione e la chiave per risolverlo è evitare la caduta di tensione fin dall'inizio.

I sintomi comuni di caduta di tensione nell'illuminazione a strisce LED includono:

· LED dimmer vicino all'estremità della striscia

·  Cambiamento di colore, in particolare nelle strisce RGB (il rosso può prevalere mentre il blu e il verde sbiadiscono) ·  Luminosità non uniforme, particolarmente evidente nelle strisce LED bianche

·  Sfarfallio sotto carico

Questo articolo spiega la scienza alla base della caduta di tensione e offre soluzioni comprovate, dall'aggiornamento ai sistemi a 24 V all'iniezione di potenza strategica. Questi metodi garantiscono una luminosità uniforme su qualsiasi lunghezza e aiutano a evitare cadute di tensione prima che diventino un problema. Alla fine, i lettori avranno un piano d’azione chiaro per risolvere e prevenire questo problema in modo permanente, garantendo che la loro illuminazione con striscia LED funzioni perfettamente.

Come evitare cadute di tensione: spiegazione delle cause principali

La caduta di tensione descrive la graduale diminuzione della tensione lungo la lunghezza delle strisce luminose a LED. Questo fenomeno si verifica a causa della resistenza intrinseca delle tracce di rame e dei cavi di alimentazione. Pensa alla pressione dell'acqua in un lungo tubo da giardino. L'acqua scorre facilmente dal rubinetto, ma la pressione diminuisce notevolmente quando raggiunge l'estremità. Le cause della caduta di tensione sono semplici: la resistenza aumenta con la distanza e ogni filo e traccia di rame aggiunge resistenza al circuito.

Il ruolo della resistenza nel lungo periodo

La resistenza delle tracce di rame in una striscia LED è direttamente proporzionale alla sua lunghezza. All'aumentare della lunghezza, la resistenza aumenta e la caduta di tensione diventa più significativa. Questo spiega perché le strisce LED lunghe spesso mostrano LED più fiochi all'estremità. La tensione disponibile per i LED diminuisce man mano che la corrente attraversa la striscia.

La tabella seguente mostra come la sezione del filo e lo spessore del rame del PCB influiscono sulla perdita di tensione.

Perché le strisce da 12 V si guastano oltre i 5 metri

Perché le strisce da 12 V si guastano oltre i 5 metri mentre le strisce da 24 V possono funzionare il doppio del tempo? La risposta sta nella corrente. A parità di potenza, un sistema a 12 V assorbe il doppio della corrente di un sistema a 24 V. Una corrente più elevata aumenta proporzionalmente la caduta di tensione.

Il primo sintomo di difficoltà è l'oscuramento all'estremità opposta. Quindi i LED bianchi passano a una tonalità calda o gialla. Questo spostamento di colore si verifica perché LED di colore diverso richiedono tensioni dirette diverse. Quando la tensione scende al di sotto della soglia per i LED blu o verdi, questi si attenuano o si spengono, lasciando prevalere il rosso. Questa comprensione aiuta i progettisti a evitare cadute di tensione nelle nuove installazioni.

Per capire i numeri, considera questo calcolo:

La formula della perdita di tensione è V_loss = I × R, dove I è la corrente in ampere e R è la resistenza in ohm.
Per il filo di rame da 18 AWG, la resistenza per metro è di circa 0,021 Ω. Per una corsa di 10 metri (compreso il percorso di ritorno), la resistenza totale è di circa 0,21 Ω. Supponendo una corrente di 1,5 A per una striscia LED da 5 metri, la perdita di tensione è 1,5 A × 0,21 Ω = 0,315 V. Questa perdita di 0,315 V rappresenta circa il 2,6% di un'alimentazione a 12 V, che è generalmente accettabile. Tuttavia, tratti più lunghi o cavi più sottili possono causare perdite di tensione superiori al 5%, con conseguente oscuramento visibile all'estremità.

Questo calcolo mostra perché comprendere le cause della caduta di tensione aiuta i progettisti a pianificare lunghe tirature di strisce luminose a LED. La combinazione di distanza, sezione del cavo e tensione del sistema determina se un'installazione a lunga distanza funzionerà in modo uniforme.

Calcolo della caduta di tensione per le strisce luminose a LED

La formula fondamentale per calcolare la caduta di tensione è semplice: caduta di tensione (V) = corrente (I) × resistenza totale (R). Questa relazione rivela che due variabili primarie controllano il risultato. La corrente rappresenta il flusso di elettricità attraverso il circuito, misurato in ampere. La resistenza comprende ogni ostacolo che impedisce il flusso, comprese le tracce di rame interne della striscia e i fili di alimentazione che collegano la fonte di alimentazione alla striscia.

La formula semplice e le variabili chiave

Diversi fattori influenzano la componente di resistenza di questa equazione. Le dimensioni del conduttore sono importanti: un'area della sezione trasversale più ampia riduce la resistenza. Anche la composizione del materiale gioca un ruolo, poiché il rame offre una resistenza inferiore rispetto all’alluminio. La lunghezza della corsa aumenta la resistenza in modo proporzionale e anche la temperatura influisce sulla resistenza, poiché temperature più elevate la aumentano.

Il calibro del filo influisce direttamente sui valori di resistenza. Un cavo da 10 AWG offre circa 1 ohm per 1000 piedi, mentre un cavo da 20 AWG presenta circa 10 ohm per 1000 piedi e un cavo da 30 AWG raggiunge circa 100 ohm per 1000 piedi. Questa relazione esponenziale significa che la selezione del diametro del filo adeguato diventa fondamentale per le installazioni lunghe. Una diminuzione di 10 numeri di misura moltiplica la conduttanza di circa 10 volte.

Un esempio pratico con una multipresa da 24 V

Considera uno scenario reale che coinvolge una striscia LED da 24 V da 10 metri che assorbe 2 A per metro. La corrente totale per questa installazione raggiunge i 20 amp. Utilizzando cavi di alimentazione da 18 AWG con una resistenza di circa 0,021 ohm per metro, il calcolo procede come segue. Per un percorso di 10 metri compreso il percorso di ritorno, la resistenza totale del cavo è pari a circa 0,21 ohm. Moltiplicando la corrente di 20 A per questa resistenza si ottiene una caduta di tensione di 4,2 volt. Questa perdita rappresenta il 17,5% dell'alimentazione a 24 V, una riduzione sostanziale che causerebbe un oscuramento visibile delle strisce luminose a LED.

Questo esempio dimostra perché i progettisti devono calcolare la caduta di tensione prima dell'installazione. La distanza tra l'alimentatore e l'estremità della striscia influisce direttamente sulle prestazioni. Una distanza maggiore richiede cavi più spessi o una tensione di sistema più elevata per compensare.

Diversi calcolatori online semplificano questo processo. I calcolatori dedicati alla caduta di tensione delle strisce LED accettano ingressi da 12 V e 24 V, mentre i calcolatori CC generali gestiscono sistemi a 48 V. Strumenti professionali di produttori come Bock Lighting sottolineano che i sistemi a 12 V presentano un notevole oscuramento con una caduta di appena il 3% (0,36 V). Queste risorse consigliano cavi di diametro maggiore, tratti di cavi più corti e più punti di iniezione di potenza.

Gli strumenti online consentono ai professionisti di inserire il tipo, la lunghezza, la tensione e il carico del filo per determinare il diametro corretto del filo. Questi strumenti semplificano il processo di progettazione e riducono gli errori di calcolo.

Comprendere la formula aiuta i progettisti a capire perché ciascuna soluzione funziona. La relazione tra corrente, resistenza e tensione rimane costante indipendentemente dall'installazione specifica.

Soluzioni comprovate per prevenire cadute di tensione nell'illuminazione con strisce LED

Tre approcci collaudati affrontano la sfida delle lunghe tirature dei LED. Ciascun metodo affronta la fisica sottostante da una prospettiva diversa e gli installatori possono combinarli per ottenere la massima efficacia. La scelta giusta dipende dalla portata, dal budget e dai requisiti prestazionali del progetto.

Aggiornamento a sistemi a 24 V o 48 V

La soluzione più semplice prevede l'aumento della tensione del sistema. Raddoppiando la tensione del sistema da 12 V a 24 V si dimezza la corrente a parità di erogazione di potenza. Poiché la caduta di tensione viene calcolata come V_drop = I × R, dimezzare la corrente dimezza la caduta di tensione in volt assoluti. Tuttavia, poiché la caduta percentuale viene calcolata rispetto alla linea di base più alta di 24 V, la caduta percentuale di tensione viene ridotta del 75%, non del 50%. Questo notevole miglioramento spiega perché i grandi sistemi off-grid scelgono in maggioranza 48 V per un’efficienza ancora maggiore.

Per la maggior parte dei progetti residenziali, le prese multiple da 24 V rappresentano il punto debole. Supportano fino a 10 metri senza iniezione di potenza aggiuntiva, coprendo i perimetri tipici delle stanze e l'illuminazione delle nicchie. Le tratte commerciali o ultra lunghe che superano i 20 metri beneficiano dei sistemi a 48 V. Queste opzioni a voltaggio più elevato eliminano i problemi di caduta di tensione su vaste aree senza compromettere la luminosità. Inoltre producono meno calore e sprecano meno energia, garantendo un funzionamento più fresco e una maggiore durata. I sistemi tradizionali a bassa tensione subiscono cadute di tensione su lunghe distanze, causando sezioni più fioche. Al contrario, i sistemi a 48 V consentono corse continue più lunghe mantenendo una luminosità costante, riducendo la necessità di più punti di iniezione di potenza e semplificando l'installazione. Ciò si traduce in meno giunzioni, installazioni più pulite e un'emissione luminosa più uniforme.

Implementazione dell'iniezione di potenza da entrambe le estremità

Power injection offre una soluzione pratica per gli impianti esistenti che già utilizzano strisce 12V. Questa tecnica prevede l'esecuzione di cavi paralleli dall'alimentatore a più punti lungo la striscia. L'alimentazione da entrambe le estremità rappresenta la forma più semplice di questo approccio. Per una striscia di 50 piedi, posizionando la fonte di alimentazione al centro e dividendola in due sezioni da 25 piedi che corrono a sinistra e a destra si dimezza effettivamente la distanza percorsa dalla corrente all'interno della striscia.

La procedura segue una sequenza chiara. Innanzitutto, calcola la lunghezza totale della striscia, la potenza totale e la tensione del sistema. Determinare la corrente totale utilizzando la formula: Ampere totali = Potenza totale della striscia ÷ Tensione del sistema. Aggiungere un margine di sicurezza del 20% per selezionare la potenza dell'alimentatore. In secondo luogo, determinare i punti di iniezione in base alla tensione: ogni 5 metri per strisce da 12 V, ogni 7–10 metri per strisce da 24 V e ogni 15–20 metri per strisce da 48 V. In terzo luogo, selezionare il diametro del filo appropriato in base alla corrente totale sul filo di iniezione. In quarto luogo, esporre i cuscinetti di rame nel punto di iniezione e nei fili di saldatura oppure utilizzare un blocco connettore. Quinto, collegalo con la polarità corretta: invertire la polarità può distruggere i LED. Sesto, utilizzare un unico alimentatore per tutte le sezioni iniettate. Infine, testare l'installazione alla massima luminosità per 10 minuti e verificare che la tensione del far-end rimanga almeno al 95% della tensione di alimentazione.

Per le strisce RGB o RGBW, gli iniettori di potenza compensano anche la degradazione del segnale. Installa un ripetitore ogni 10 metri per le strisce da 12 V per mantenere un controllo stabile su oltre 30 metri. Questi iniettori di potenza rigenerano sia i segnali di potenza che quelli di dati, garantendo colore e luminosità costanti durante l'intero ciclo.

I driver a corrente costante offrono un'alternativa premium. Questi dispositivi regolano automaticamente la tensione per mantenere la corrente costante, eliminando completamente l'attenuazione. Funzionano bene per strisce decorative a lunga distanza, anche con fili sottili come 28 AWG. Questo approccio è adatto alle installazioni critiche in cui la luminosità uniforme conta più del costo.

Queste soluzioni pratiche offrono flessibilità agli installatori. Che si tratti di passare a 24 V, di implementare più punti di iniezione di potenza o di scegliere driver a corrente costante, ciascun metodo affronta la causa principale. La chiave resta la pianificazione dell'installazione in base alle specifiche della lunghezza massima della striscia e il posizionamento dell'alimentatore di conseguenza.

Scegliere il sistema giusto: tensione, sezione del filo e altro

La selezione dei componenti corretti per un'installazione LED richiede attenzione a due fattori critici: tensione del sistema e dimensioni del conduttore. Entrambi influenzano direttamente la caduta di tensione e determinano se le strisce luminose a LED funzionano in modo uniforme su tutta la loro lunghezza. Le scelte giuste riducono gli sprechi energetici, semplificano l'installazione ed eliminano la necessità di costosi retrofit.

Selezione della sezione del filo corretta per corse lunghe

La sezione del filo (AWG) influisce direttamente sulla resistenza. Un numero di calibro inferiore indica un filo più spesso con meno resistenza. Per percorsi superiori a 10 metri, gli installatori devono selezionare un cavo di almeno 18 AWG. I progetti che si estendono su 20 metri o più richiedono uno spessore di 14 AWG o superiore. La relazione tra calibro e resistenza segue uno schema prevedibile: raddoppiando lo spessore del filo è possibile ridurre della metà la caduta di tensione.

La tabella seguente illustra come la sezione del filo e la tensione influiscono sulla lunghezza massima del percorso.

La selezione del calibro del filo corretto impedisce l'attenuazione all'estremità della striscia. La scelta corretta dipende dall'assorbimento di corrente totale e dalla distanza tra l'alimentatore e la multipresa. Gli installatori dovrebbero calcolare la corrente prevista prima di scegliere il cavo. Questo calcolo impedisce conduttori sottodimensionati che causano un'eccessiva perdita di tensione.

Confronto tra sistemi a 12 V, 24 V e 48 V

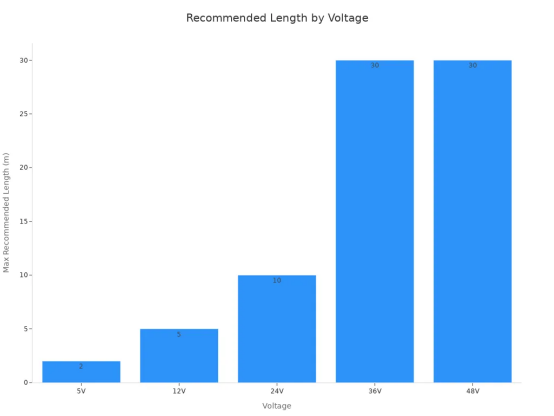

La tensione del sistema determina la distanza che possono percorrere le strisce LED prima che la caduta di tensione diventi visibile. La tabella seguente mostra la lunghezza massima consigliata per ciascuna opzione di tensione.

A parità di livello di potenza, un sistema a 12 V assorbe circa il doppio della corrente di un sistema a 24 V. Questa corrente più elevata richiede cavi più spessi, connettori più grandi e più punti di iniezione di potenza. L'opzione a 24 V rappresenta il punto debole per la maggior parte dei lavori residenziali. Supporta corse fino a 10 metri senza feed aggiuntivi. Il sistema a 48 V è adatto a progetti su larga scala e installazioni a lunga distanza, sebbene richieda strisce e forniture compatibili che costano di più.

Gli installatori devono sempre verificare le specifiche relative alla lunghezza massima della striscia prima di pianificare il posizionamento dell'alimentatore. Questo semplice passaggio previene i problemi di caduta di tensione prima che inizino. La regola generale mantiene la tensione più bassa possibile per il progetto suddividendo le lunghe tratte in sezioni più brevi con la fonte di alimentazione posizionata al centro.

Questo viaggio è iniziato con la fisica della resistenza e si è concluso con soluzioni pratiche. Questo fenomeno è una sfida ingegneristica risolvibile, non un difetto di progettazione. Spiccano due takeaway. Per le nuove installazioni, la scelta di strisce luminose a LED da 24 V o 48 V aumenta l'altezza libera e aiuta a ridurre la caduta di tensione. Per le strisce luminose a LED da 12 V esistenti, l'iniezione di potenza a intervalli strategici ravviva le prestazioni dei LED. Comprendere i requisiti del livello di tensione aiuta a evitare cadute di tensione. Tale pianificazione durante la fase di progettazione evita costose rilavorazioni e l'insoddisfazione dei clienti. Un semplice calcolo preliminare elimina le richiamate comuni e fa risparmiare ore di manodopera e materiali. Queste due strategie costituiscono il nucleo di soluzioni efficaci. Queste soluzioni prevengono problemi sulle strisce LED. Con queste soluzioni pratiche i LED a lunga durata brillano con una brillantezza uniforme.

Domande frequenti

Qual è la durata massima consigliata per le strisce LED da 12 V?

Un sistema a 12 V in genere supporta corse fino a 5 metri prima che la caduta di tensione diventi visibile. Oltre questa lunghezza, l'estremità si attenua notevolmente. Il maggiore assorbimento di corrente delle strisce da 12 V accelera questa perdita. Gli installatori dovrebbero pianificare sezioni più brevi o passare a 24 V per distanze più lunghe.

In che modo la sezione del filo influisce sulla caduta di tensione?

Il filo più spesso trasporta più corrente con meno resistenza. Un numero AWG inferiore indica un conduttore più spesso. Per corse superiori a 10 metri, il cavo 18 AWG funziona adeguatamente. I progetti che si estendono su 20 metri richiedono 14 AWG o più spessi. La scelta corretta del cavo riduce significativamente la perdita di tensione.

L'iniezione di potenza può riparare un'installazione esistente?

SÌ. L'iniezione di potenza aggiunge fili paralleli dall'alimentatore a più punti lungo la striscia. Questa tecnica divide il percorso elettrico in segmenti più brevi. Per una strip a 12V l'iniezione ogni 5 metri ripristina la luminosità. Il metodo funziona bene per l'adeguamento di installazioni completate senza sostituire l'intero sistema.

Quale sistema di tensione si dovrebbe scegliere per un lungo periodo?

Per progetti residenziali fino a 15 metri, le strisce luminose a led da 24 V offrono il miglior equilibrio. Le installazioni commerciali superiori a 20 metri beneficiano di sistemi a 48 V. Una tensione più elevata riduce l'assorbimento di corrente, riducendo al minimo la caduta di tensione. L'alimentatore deve corrispondere esattamente alla tensione nominale della striscia.

In che modo la distanza tra l'alimentatore e la presa multipla influisce sulle prestazioni?

La distanza tra l'alimentatore e l'estremità della striscia influisce direttamente sulla luminosità. I cavi più lunghi aggiungono resistenza, aumentando la caduta di tensione. Posizionando l'alimentatore vicino al punto centrale della striscia si dimezza la distanza effettiva. Questa semplice strategia di posizionamento migliora l'uniformità nell'intera installazione led.
