NF2020TS Il LED lineare flessibile

Diffusore in silicone AL Chain+ a curvatura libera,Superficie luminosa uniforme,Piegatura flessibile,Facile installazione,IP65 e resistente alla nebbia salina,L70B50 > 50.000 ore,UL 94 V-0,Facile installazione e riconnessione degli accessori,Min. raggio di curvatura 15 cm

Caratteristica

Diffusore in silicone AL Chain+ a curvatura libera

Superficie illuminante di uniformità

Piegatura flessibile

Installazione semplice

IP65 e resistente alla nebbia salina

L70B50 > 50.000 ore

UL94V-0

Facile installazione e riconnessione degli accessori

minimo raggio di curvatura 15 cm

Applicazione

Illuminazione lineare per interni

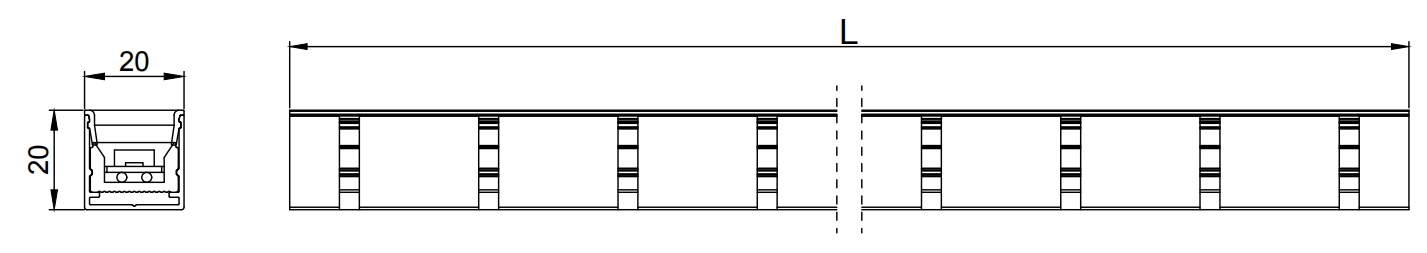

Dimensioni e peso

Note:

1.Unità: mm

2.Peso: 400 g/m²

Condizioni ambientali e applicative

Intervallo di temperatura ambiente (Ta in aria libera)	-40℃~+55℃
Intervallo di temperatura operativa (involucro) (Tc)	-40℃~+65℃
Intervallo di temperatura di conservazione	-40℃~+85℃
Grado di protezione IP	IP65
Protezione ESD	Contatto 4KV, Aria 8KV

Parametri elettrici

Articolo	Colore unico	TW	RGB	DMX RGB	RGBW	DMX RGBW
Intervallo di tensione di alimentazione (Vcc)	24,0±1,0	24,0±1,0	24,0±1,0	24,0±1,0	24,0±1,0	24,0±1,0
Tip. Potenza per metro (W)	12	12	12	18	12	18
Intervallo di potenza per metro (W)	10.8~13.2	10.8~13.2	10.8~13.2	16.2~19.8	10.8~13.2	16.2~19.8
Massimo. lunghezza per alimentazione a singola estremità (m)	10	10	5	5	5	5
Massimo. lunghezza per due estremità alimentazione (m)	15	15	10	10	10	10
Quantità LED per metro (pz)	120	105+105	96	96	96	96
Lunghezza unità di taglio (mm)	50	28.6	62,5	62,5	62,5	62,5
Pixel per metro	/	/	/	16	/	16
Tipo di circuito integrato	/	/	/	SM18522	/	SM18522

Parametri ottici

Parte n.	Parametri colorimetrici				Tip. Flusso (lm/m)	Tip. Efficacia (lm/W)
Parte n.	Colore	Valore	Intervallo di valori	CRI	Tip. Flusso (lm/m)	Tip. Efficacia (lm/W)
	Bianco	6500K	6000~7000K	>80	840	70
	Bianco	5000K	4800~5300K	>80	840	70
Colore unico	Bianco	4000K	3800~4150K	>80	840	70
	Bianco	3000K	2950~3150K	>80	800	67
	Bianco	2700K	2650~2850K	>80	760	63
	Bianco	6500K	6000~7000K	>90	714	60
	Bianco	5000K	4800~5300K	>90	714	60
	Bianco	4000K	3800~4150K	>90	714	60
	Bianco	3000K	2950~3150K	>90	680	57
	Bianco	2700K	2650~2850K	>90	646	54
	Rosso	622,5 nm	620~630nm	/	260	22
	Verde	525nm	520~530nm	/	585	49
	Blu	467,5 nm	465~475nn	/	140	12
TW	Bianco	6500K	6000~7000K	>80	840	70
TW	Bianco	2700K	2650~2850K	>80	760	63
RGB	Rosso	622,5 nm	620~630nm	/	70	18
	Verde	525nm	520~530nm	/	170	43
	Blu	467,5 nm	465~475nn	/	40	10
	Tutto avanti	/	/	/	280	23
DMXRG B	Rosso	622,5 nm	620~630nm	/	85	10
	Verde	525nm	520~530nm	/	200	24
	Blu	467,5 nm	465~475nn	/	50	6
	Tutto avanti	/	/	/	335	19
RGBW	Rosso	622,5 nm	620~630nm	/	50	17
	Verde	525nm	520~530nm	/	120	40
	Blu	467,5 nm	465~475nn	/	30	10
	Bianco	3000K	2950~3150K	>80	170	57
	Tutto avanti	/	/	/	370	31
DMX RGB W	Rosso	622,5 nm	620~630nm	/	60	8
	Verde	525nm	520~530nm	/	130	18
	Blu	467,5 nm	465~475nn	/	35	5
	Bianco	3000K	2950~3150K	>80	190	26
	Tutto avanti	/	/	/	415	23

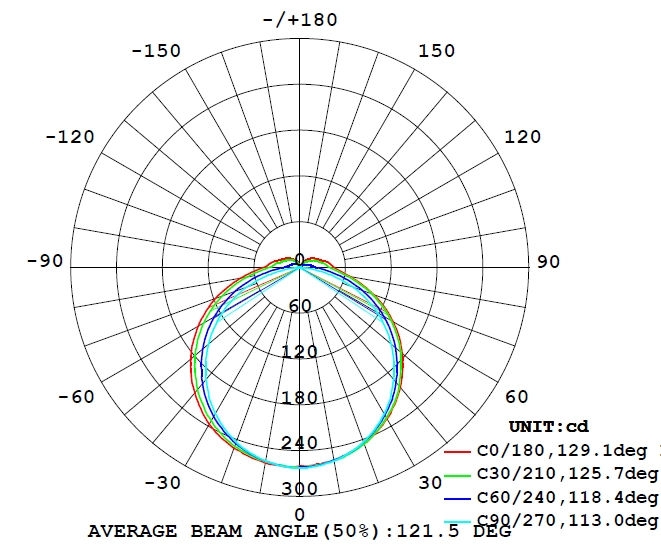

Angoli del fascio opzionali:

Guida all'installazione

Montaggio ad incasso

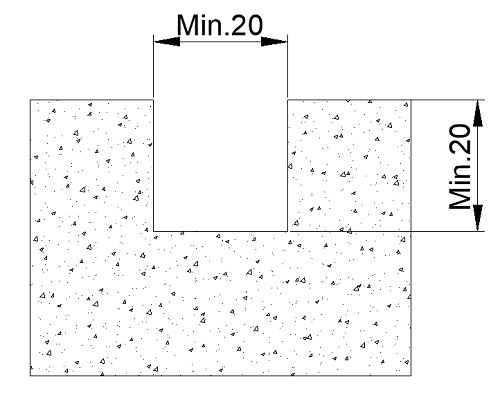

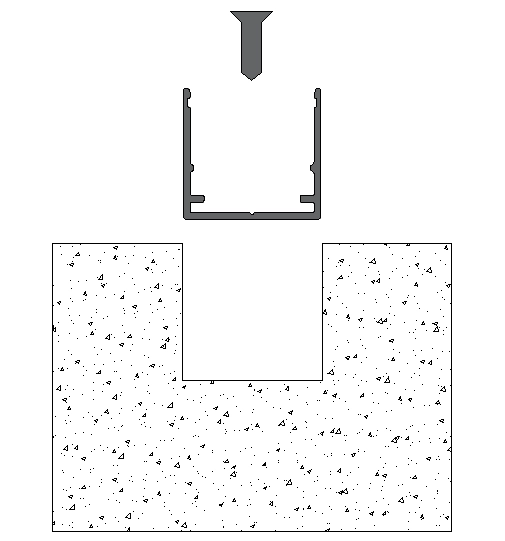

Scanalatura sulla superficie di installazione

Fissare il profilo AL nella scanalatura con viti da 3,5 mm

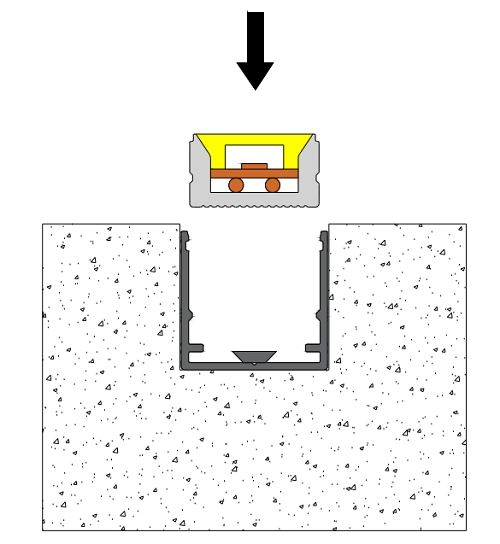

Premere la striscia LED nel profilo AL

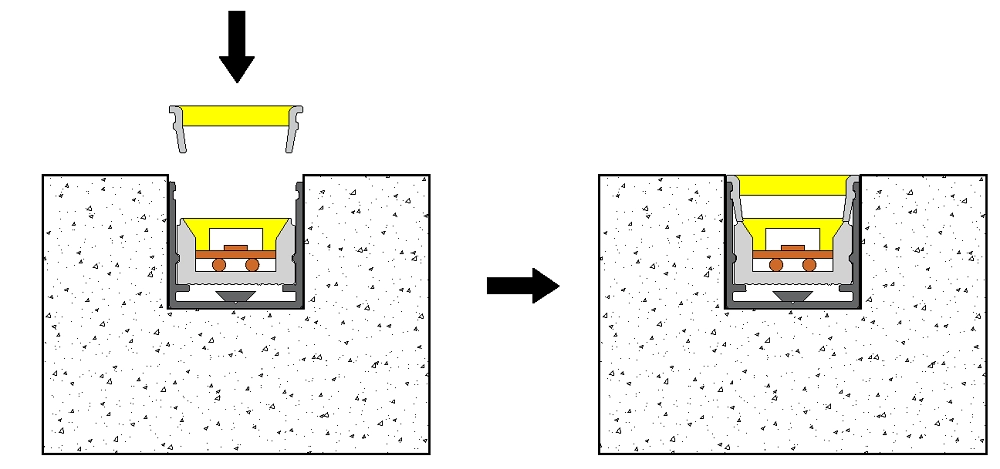

Premere il diffusore in silicone nel profilo AL

Montaggio superficiale

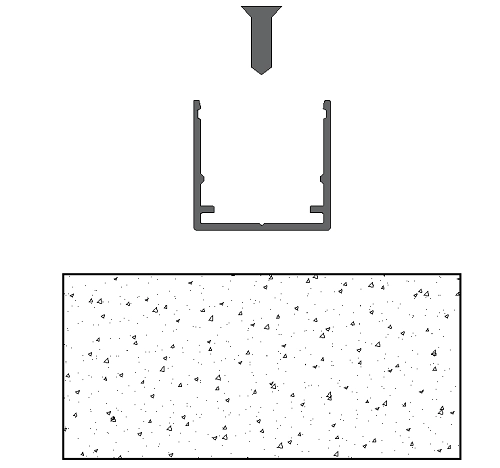

Fissare il profilo AL nella
superficie di installazione con viti da 3,5 mm

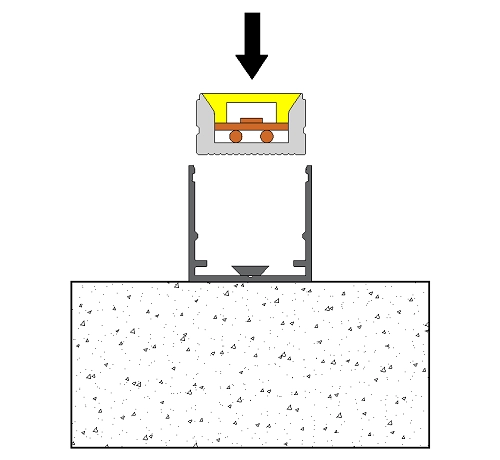

Premere la striscia LED nel profilo AL

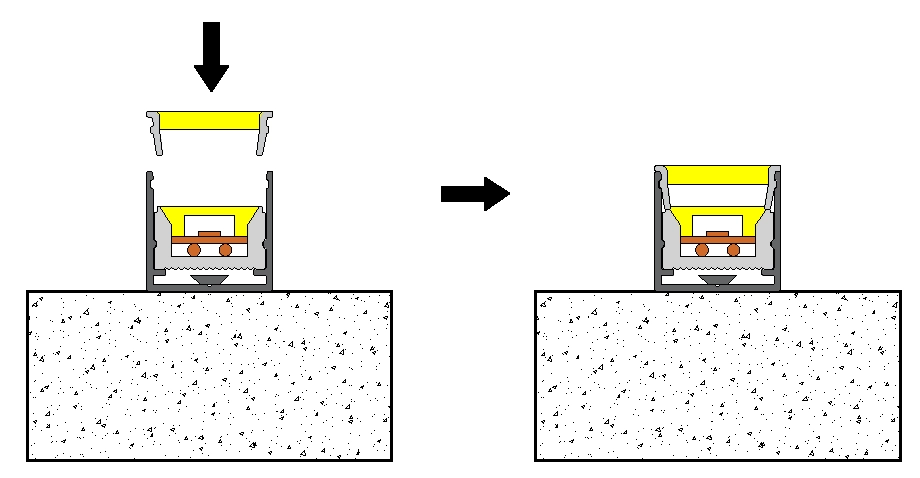

Premere il diffusore in silicone nel profilo AL

Collegamento via cavo

Informazioni sul cavo monocolore

Informazioni sul cavo TW

Informazioni sul cavo RGB

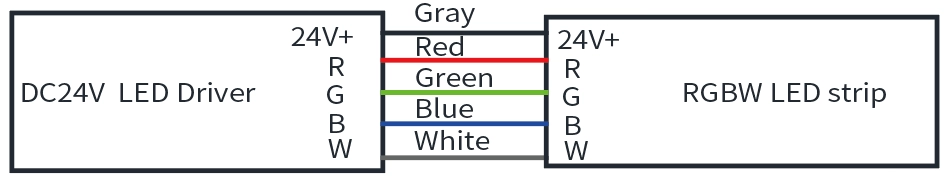

Informazioni sul cavo RGBW

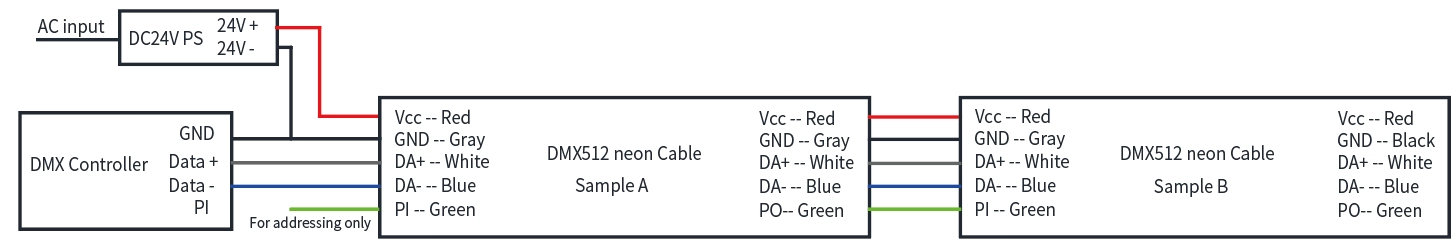

Informazioni sul cavo DMX512 RGB/RGBW:
