NF1418TS Il LED lineare flessibile

Diffusore in silicone AL Chain+ a curvatura libera,Superficie luminosa uniforme,Piegatura flessibile,Facile installazione,IP65 e resistente alla nebbia salina,L70B50 > 50.000 ore,UL 94 V-0,Facile installazione e riconnessione degli accessori,Min. raggio di curvatura 15 cm

Caratteristica

Diffusore in silicone AL Chain+ a curvatura libera

Superficie illuminante di uniformità

Piegatura flessibile

Installazione semplice

IP65 e resistente alla nebbia salina

L70B50 > 50.000 ore

UL94V-0

Facile installazione e riconnessione degli accessori

minimo raggio di curvatura 15 cm

Applicazione

Illuminazione lineare per interni

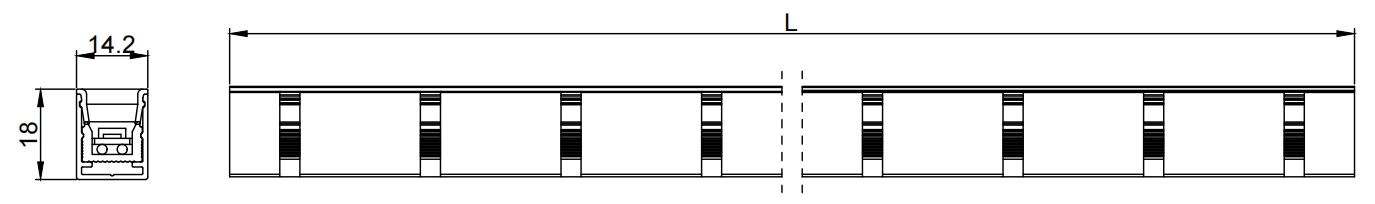

Dimensioni e peso

Note:

1.Unità: mm

2.Peso: 300 g/m²

Condizioni ambientali e applicative

Intervallo di temperatura ambiente (Ta in aria libera)	-40℃~+55℃
Intervallo di temperatura operativa (involucro) (Tc)	-40℃~+65℃
Intervallo di temperatura di conservazione	-40℃~+85℃
Grado di protezione IP	IP65
Protezione ESD	Contatto 4KV, Aria 8KV

Parametri elettrici

Articolo	Colore unico	TW
Intervallo di tensione di alimentazione (Vcc)	24,0±1,0	24,0±1,0
Tip. Potenza per metro (W)	10	10
Intervallo di potenza per metro (W)	9~11	9~11
Massimo. lunghezza per alimentazione a singola estremità (m)	10	10
Massimo. lunghezza per due estremità di alimentazione (m)	15	15
Quantità LED per metro (pz)	120	105+105
Lunghezza unità di taglio (mm)	50	28.6

Parametri ottici

Parte n.	Parametri colorimetrici				Tip. Flusso (lm/m)	Tip. Efficacia (lm/W)
	Colore	Valore	Intervallo di valori	CRI	Tip. Flusso (lm/m)	Tip. Efficacia (lm/W)
Colore unico	Bianco	6500K	6000~7000K	>80	683	68
	Bianco	5000K	4800~5300K	>80	683	68
	Bianco	4000K	3800~4150K	>80	683	68
	Bianco	3000K	2950~3150K	>80	650	65
	Bianco	2700K	2650~2850K	>80	618	62
	Bianco	6500K	6000~7000K	>90	580	58
	Bianco	5000K	4800~5300K	>90	580	58
	Bianco	4000K	3800~4150K	>90	580	58
	Bianco	3000K	2950~3150K	>90	553	55
	Bianco	2700K	2650~2850K	>90	525	52
	Rosso	622,5 nm	620~630nm	/	100	10
	Verde	525nm	520~530nm	/	230	23
	Blu	467,5 nm	465~475nm	/	56	6
TW	Bianco	6500K	6000~7000K	>80	660	66
TW	Bianco	2700K	2650~2850K	>80	590	59

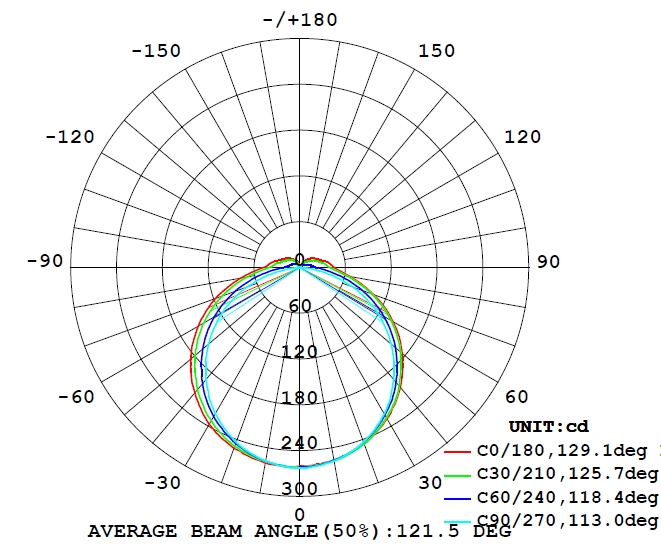

Angoli del fascio opzionali:

Guida all'installazione

Montaggio ad incasso

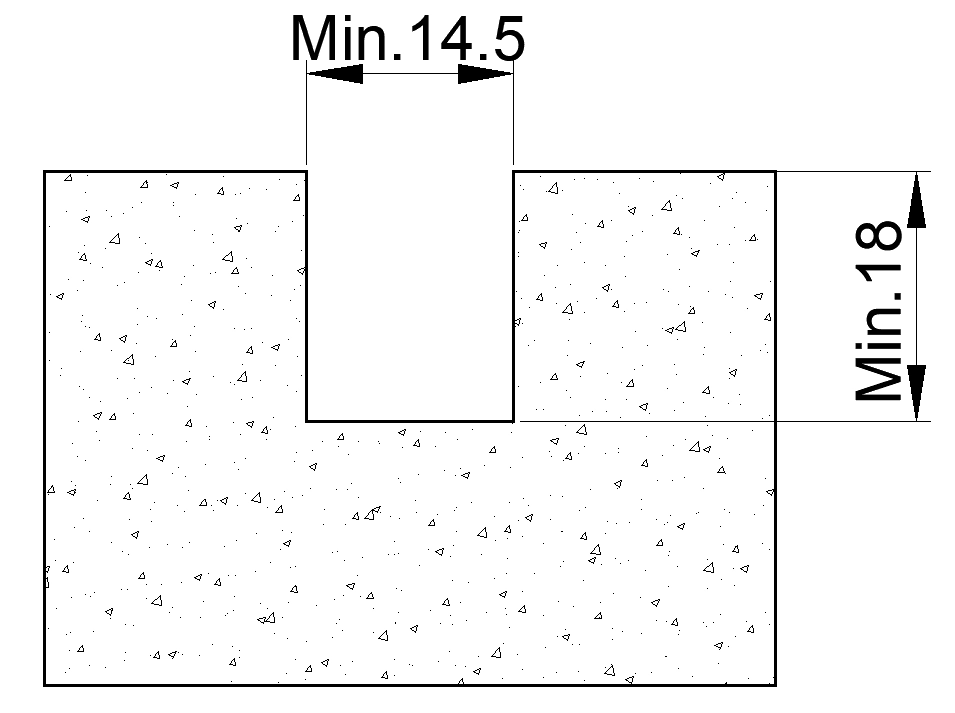

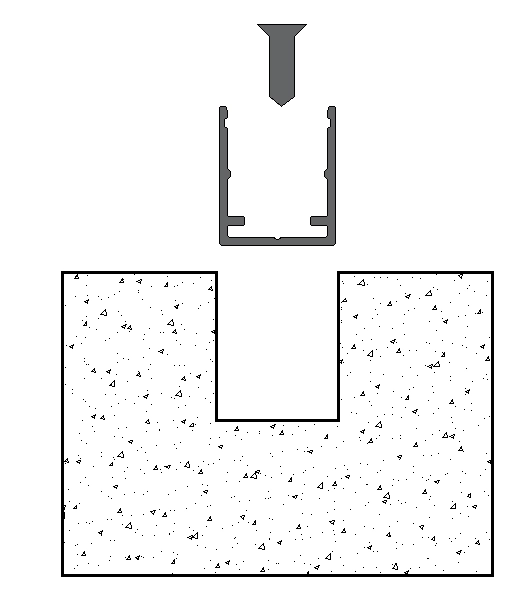

Scanalatura sulla superficie di installazione

Fissare il profilo AL nella scanalatura con viti da 3,5 mm

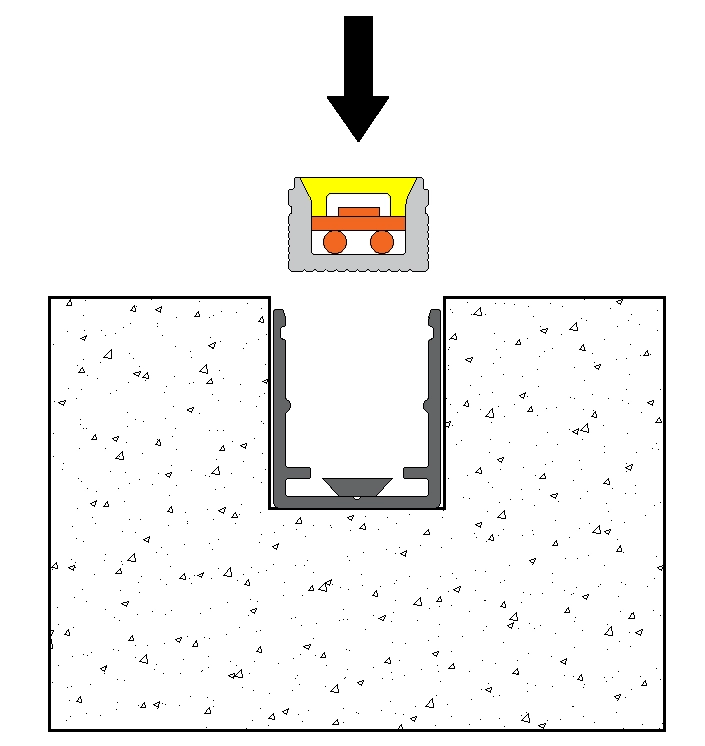

Premere la striscia LED nel profilo AL

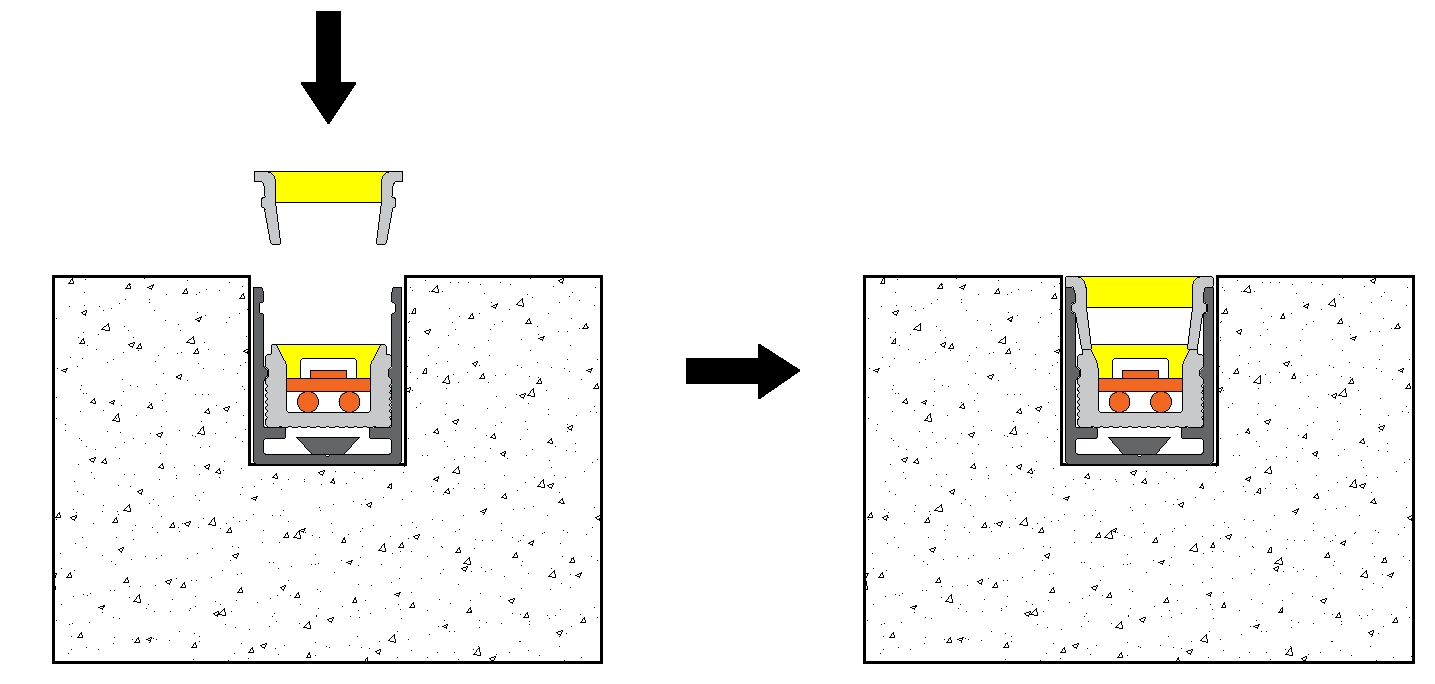

Premere il diffusore in silicone nel profilo AL

Montaggio superficiale

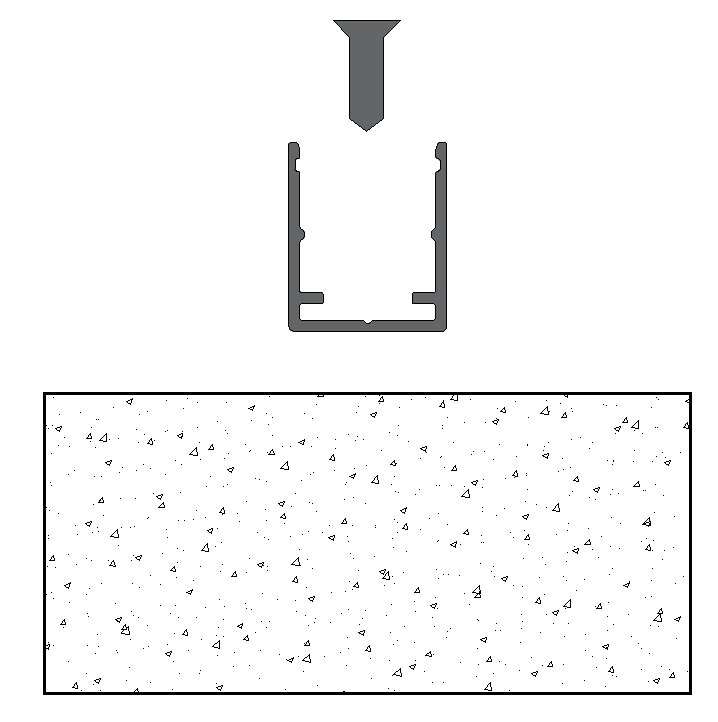

Fissare il profilo AL nella
superficie di installazione con viti da 3,5 mm

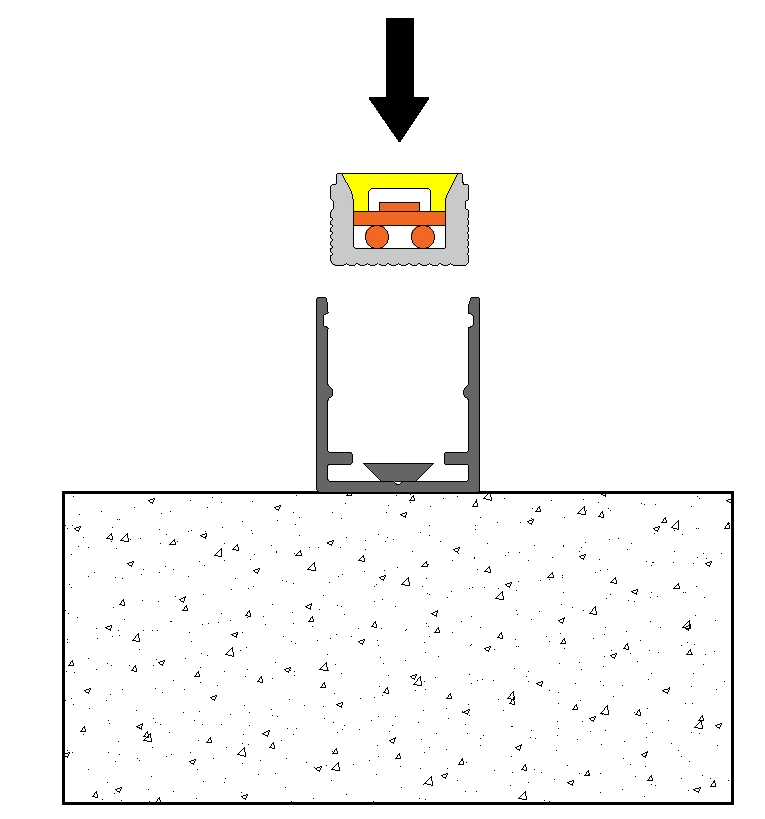

Premere la striscia LED nel profilo AL

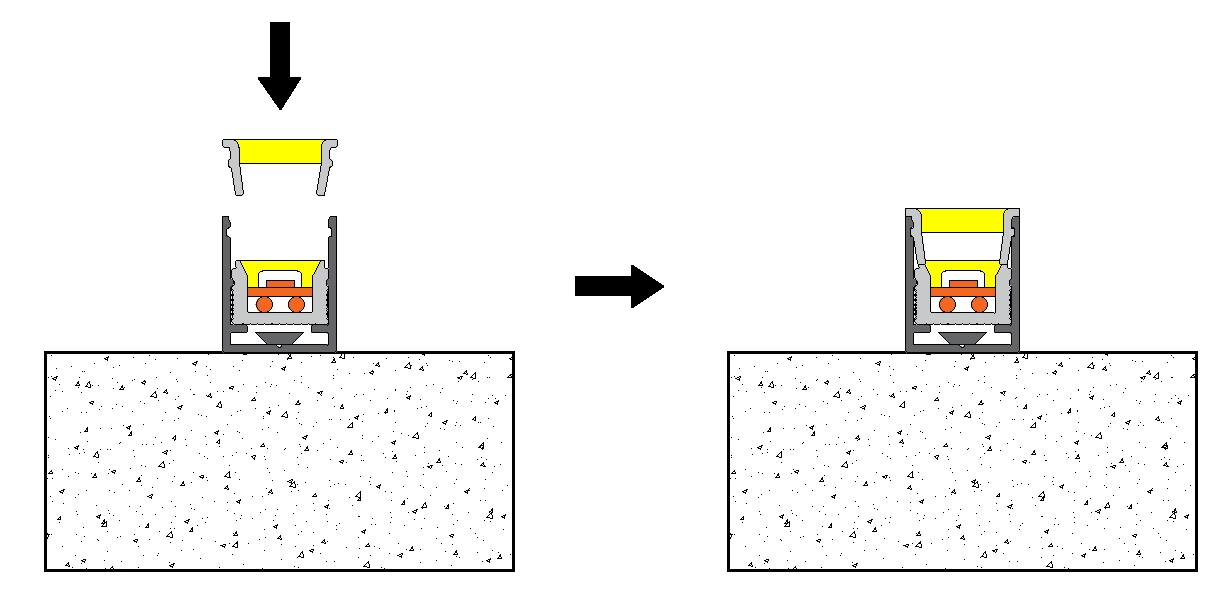

Premere il diffusore in silicone nel profilo AL

Collegamento via cavo

Informazioni sul cavo a colore singolo

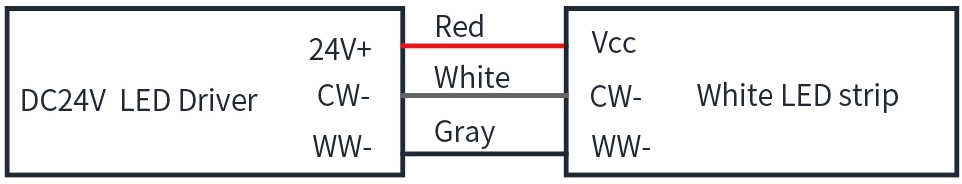

Informazioni sul cavo TW
