Come modellare correttamente le strisce flessibili LED 3D attorno ai bordi architettonici?

Aug 12Fonte: Viste: 15

La modellazione delle strisce flessibili a LED con piegatura 3D attorno ai bordi architettonici taglienti richiede lo sfruttamento del movimento multiasse. I tecnici devono rispettare rigorosamente un raggio di curvatura minimo di 1 pollice (25 mm). Devono evitare di applicare forza fisica diretta sulla superficie illuminata del led. La piegatura stretta manuale distrugge gli strati interni di tracce di rame. Pertanto, le curve architettoniche strette di 90 gradi richiedono connettori angolari senza saldatura, binari specializzati o giunzioni taglia e collega.

Ottenere una diffusione continua della luce con le luci al neon a LED attorno agli angoli richiede un'adeguata gestione fisica. Gli installatori preservano la tenuta stagna con grado di protezione IP combinando esatte dinamiche di formatura con hardware di montaggio specializzato. Questa pratica di installazione pulita garantisce prestazioni di illuminazione architettonica a lungo termine su ogni contorno del bordo.

Comprensione della dinamica flessibile del LED di flessione 3D

Confronto tra 3D Flex e strisce standard

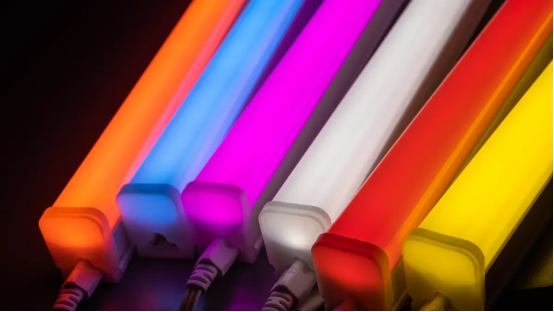

Le tradizionali strisce led flessibili si muovono lungo un unico asse planare. Gli installatori possono curvare queste luci convenzionali solo verticalmente. I design standard strappano i componenti interni quando vengono ruotati lateralmente attorno ad angoli stretti. Al contrario, il flessibile led con piegatura 3D utilizza un layout PCB a zig-zag specializzato. Questa costruzione interna unica consente il movimento sia laterale che verticale attraverso contorni architettonici complessi.

3D Neon Flex non è limitato a un piano piatto. Si piega, si torce e gira in tre dimensioni, creando uno straordinario gioco di luce che aggiunge profondità e consistenza a qualsiasi ambiente.

Queste luci al neon a LED avanzate risolvono impegnativi problemi di layout strutturale. I moderni lighting designer scelgono luci a corda al neon a LED per avvolgere le colonne e tracciare facciate di pareti irregolari senza soluzione di continuità. Il PCB specializzato consente curve multidirezionali continue. Senza questa ingegneria, forzare le luci al neon a LED oltre il loro asse nativo provoca gravi danni interni al PCB, rotture dei giunti di saldatura e guasti prematuri alle sezioni.

Regole sul raggio minimo per piegare le strisce flessibili LED

Ogni installatore deve seguire precisi limiti fisici nel modellare le luci multiasse attorno agli angoli. La piegatura forzata di un profilo flessibile su bordi stretti frattura i delicati componenti interni. Gli installatori devono mantenere un raggio di curvatura minimo rigoroso di 1 pollice (25 mm) durante il posizionamento manuale. Il mantenimento di questa indennità spaziale protegge gli strati di traccia interni dalle microfratture.

Lo standard di progettazione governativo IPC-2223 e lo standard di test di qualificazione IPC-6013 definiscono rigide linee guida di piegatura per conduttori multistrato. I tecnici calcolano i limiti fisici utilizzando lo spessore totale della striscia.

Tipo di applicazione

Strati conduttori

Moltiplicatore del raggio di curvatura minimo (x spessore di flessibilità totale)

Piegatura statica

Strato singolo

6

Piegatura statica

Multistrato (2+)

12

Piegatura dinamica

Strato singolo

100

Piegatura dinamica

Multistrato (2+)

da 100 a 150

I tecnici calcolano i limiti meccanici esatti prima dell'installazione. Le linee guida della formula indicano: raggio di curvatura minimo = moltiplicatore x spessore flessibile totale. Gli installatori esperti aggiungono un ulteriore margine di sicurezza del 20-30% a questo raggio di curvatura calcolato per assorbire lo stress da movimentazione. Il rispetto di questi calcoli consente ai membri dell'equipaggio di piegare le strisce flessibili a led in modo sicuro senza causare danni permanenti al circuito o distorsioni ottiche.

Tecniche di modellatura per luci a corda al neon a LED


Creazione di curve di scansione continue

I tecnici installano luci al neon a LED lungo le insenature architettoniche per formare curve ampie e continue. L'illuminazione ambientale morbida trasforma gli spazi lineari in modo pulito. Gli installatori devono valutare i limiti fisici della flessione 3D del cavo flessibile del led prima di modellare archi lisci. Prodotti specializzati come i profili di piegatura laterale in silicone richiedono un diametro di piegatura minimo di 100 mm. Questa misura fisica equivale ad un raggio di curvatura minimo di 50 mm. Piegare il profilo oltre questa soglia di curvatura danneggia i conduttori interni. La flessione controllata protegge gli strati delicati durante l'installazione iniziale. Il corretto posizionamento strutturale distribuisce la tensione fisica in modo uniforme su tutta la lunghezza del profilo.

Il calcolo degli archi ammissibili previene lo stress fisico sull'involucro del profilo flessibile. Gli installatori calcolano gli angoli di curvatura massimi consentiti per lunghezze d'arco specifiche utilizzando il raggio di curvatura minimo stabilito. Il mantenimento di dimensioni dell'arco adeguate previene sollecitazioni localizzate lungo i percorsi di cablaggio interni.

· Utilizzare canali rigidi in alluminio o binari di montaggio flessibili per guidare curve morbide senza cedimenti.

· Fissare le luci al neon a LED con clip di montaggio distanziate per evitare attorcigliamenti localizzati lungo gli ampi contorni architettonici.

· Fornire un margine di flessibilità maggiore nelle installazioni esterne per assorbire l'espansione termica ambientale senza sollecitazioni strutturali.

Gli installatori applicano una flessione graduale lungo le pareti della parete per mantenere una diffusione uniforme della luce. Il corretto posizionamento del binario previene lo spostamento dinamico del profilo durante il movimento termico. Le curve morbide e ampie richiedono una spaziatura costante delle clip lungo l'intera lunghezza della corsa. I tecnici posizionano le luci al neon a led su binari flessibili per seguire i contorni senza soluzione di continuità delle pareti. Le luci al neon a LED adeguatamente fissate forniscono una luminosità uniforme su grandi elementi architettonici. Questo metodo di installazione sistematico preserva l'emissione luminosa ottimale senza creare ombre ottiche.

Gestire le svolte architettoniche taglienti

Gli installatori incontrano svolte e angoli difficili quando superano i confini strutturali fisici. I lavoratori non devono mai piegare le luci al neon a LED direttamente con un angolo acuto di 90 gradi. La forte piegatura fisica distrugge i componenti LED montati sulla superficie e interrompe il cablaggio del circuito interno. I circuiti rotti creano macchie scure, sfarfallio intermittente o un guasto completo del sistema. Il forte stress fisico rompe anche il materiale protettivo esterno in silicone dell'involucro. Gli involucri esterni danneggiati creano seri rischi per la sicurezza come cortocircuiti elettrici.

· I connettori ad angolo retto creano una rottura strutturale netta nel profilo e lo ricongiungono all'angolazione desiderata.

· Gli accessori angolari specializzati funzionano come giunti angolari idraulici per affrontare curve strette senza stressare il cablaggio interno.

· Gli schizzi del layout pre-installazione aiutano le squadre di installazione a procurarsi in anticipo i connettori a T e gli accessori ad angolo retto necessari.

Una pianificazione dettagliata aiuta gli installatori a instradare senza sforzo le luci al neon a LED lungo bordi strutturali complessi. Per le luci al neon a LED standard da 120 V, gli installatori devono rispettare un diametro della curva più stretto e sicuro compreso tra 1 e 2 pollici. Il mantenimento di questo raggio di curvatura sicuro previene sollecitazioni meccaniche sui componenti interni. Gli installatori scelgono strisce LED flessibili o collegamenti angolari modulari anziché forzare la piegatura manuale. La protezione di ogni singolo chip led previene guasti prematuri e sfarfallio del driver. I lavoratori montano con attenzione le luci al neon a LED utilizzando accessori angolari attorno alle strette giunzioni strutturali. Un corretto allineamento fisico previene gravi danni all'hardware e garantisce un'illuminazione affidabile a lungo termine su tutti i bordi interni.

Le clip e i binari di montaggio distribuiscono il peso strutturale in modo uniforme lungo ogni transizione angolare. Il corretto posizionamento dell'hardware guida i profili agevolmente lungo i bordi strutturali evitando cedimenti. I tecnici evitano di improvvisare virate brusche attraverso la forza manuale. Seguire piani di layout strutturati garantisce un elevato impatto visivo e una lunga durata operativa per ogni installazione di illuminazione commerciale.

Prevenzione di danni e guasti al circuito

Evitare la pressione sui LED montati su superficie

Gli installatori spesso esercitano una forza meccanica eccessiva sulle superfici illuminate delle strisce flessibili durante il montaggio. L'applicazione di una pressione diretta sui singoli pacchetti di diodi trasferisce la tensione fisica direttamente nei delicati giunti di saldatura. La flessione dei materiali PCB in prossimità di spigoli vivi affatica i raccordi di saldatura esterni e rompe i collegamenti dei cavi interni. Il legame del filo d'oro da 15-25μm rappresenta la connessione meccanica interna più debole. Le forze di taglio staccano facilmente questa fragile connessione durante la movimentazione aggressiva dell'installazione.

Causa principale del fallimento

Come si manifesta quando si piega attorno ai bordi

Meccanismo chiave/punto debole

Flessione del PCB

Sollecitazione trasmessa direttamente ai pacchetti LED posizionati vicino alla piega/bordo.

Le forze di flessione causano cricche da fatica dei giunti di saldatura e possono sollevare o rompere i delicati collegamenti interni dei fili.

Crepe nei giunti di saldatura

Sfarfallio intermittente o guasto completo dopo la piegatura.

Lo stress meccanico ciclico derivante dalla flessione affatica i raccordi di saldatura, soprattutto agli angoli del pacchetto.

Rottura del legame del filo d'oro

Funzionamento sensibile al tocco, sfarfallio o circuito aperto quando piegato.

Il legame metallico (filo d'oro da 15-25μm) è il collegamento meccanico più debole; la flessione applica uno sforzo di taglio/trazione causando distacco o frattura.

Disadattamento CTE (coefficiente di dilatazione termica).

Il cedimento può apparire o peggiorare con i cambiamenti di temperatura dopo la piegatura.

La flessione può dare origine a microfessurazioni; il successivo ciclo termico provoca l'espansione/contrazione di materiali diversi (chip, filo, PCB) a velocità diverse, peggiorando il danno.

Lo stress meccanico sistematico compromette la sicurezza fisica e porta a numerosi guasti ottici visibili. Gli installatori devono identificare rapidamente i difetti operativi durante le procedure di test iniziali.

· Circuito aperto intermittente : Il led funziona a volte ma si spegne in modo casuale, soprattutto se la piega altera lo stato di sollecitazione.

· Sfarfallio indotto da vibrazioni/flessione : il LED lampeggia o lampeggia quando la striscia flessibile viene piegata, colpita o sottoposta a vibrazioni.

· Funzionamento sensibile al tocco : Premendo vicino al led o sulla zona piegata si provoca l'accensione o lo spegnimento del led.

· Rotture dipendenti dalla posizione : le rotture sono concentrate vicino ai bordi della tavola o nelle sezioni che subiscono la maggiore deformazione durante la flessione.

Protezione delle tracce e delle guarnizioni interne in rame

Gli angoli acuti compromettono sia i percorsi elettrici interni che la protezione dagli agenti atmosferici esterni. Una forza strutturale eccessiva crea minuscole microfessure all'interno degli strati di tracce di rame. L'acqua piovana penetra nei giunti saldati a mano quando gli alloggiamenti esterni si rompono sotto sforzo.

Fattore di stress

Effetto sul componente

Conseguenza

Stress fisico (piegarsi dietro angoli/curve)

Nelle tracce di rame si formano microfessure

Guasto prematuro dell'illuminazione, sezioni non illuminate

Umidità (pioggia)

Penetra nei giunti saldati a mano

Integrità IP compromessa, impermeabilizzazione distrutta

Il design a zigzag di tipo S consente curve orizzontali piatte, mantenendo una tenuta continua resistente alle intemperie ed eliminando le crepe. I tecnici preservano la sicurezza elettrica imponendo un raggio di curvatura corretto su tutte le luci al neon a LED. Il mantenimento di curve di piegatura adeguate previene micro-fessure del conduttore durante l'uso operativo a lungo termine. Gli installatori scelgono luci al neon a LED durevoli per prevenire danni fisici permanenti. Il rispetto delle linee guida di layout standardizzate protegge sia le guarnizioni in silicone che i conduttori in rame. Le luci al neon a LED di alta qualità mantengono una protezione completa dalle intemperie quando i tecnici evitano pieghe manuali taglienti.

Migliori pratiche di installazione per i bordi architettonici


Selezione dei canali, clip e connettori angolari

I tecnici mantengono la durabilità del sistema implementando le migliori pratiche di installazione lungo perimetri strutturali complessi. Le squadre sul campo premisurano le rivelazioni architettoniche prima di montare l'hardware per confermare le dimensioni. I membri dell'equipaggio scelgono binari rigidi in alluminio per percorsi lineari rettilinei e canali flessibili in silicone per contorni ampi e continui. Gli installatori integrano connettori angolari senza saldatura per affrontare transizioni nette a 90 gradi senza causare sollecitazioni meccaniche dinamiche. I binari di montaggio forniscono un supporto strutturale uniforme che impedisce il cedimento del profilo su lunghe campate spaziali. La spaziatura delle clip di montaggio a intervalli regolari fissa saldamente l'alloggiamento alle pareti dell'edificio. Il corretto allineamento delle clip riduce la tensione fisica di flessione attraverso le giunzioni angolari.

I tecnici proteggono i delicati diodi interni evitando la pressione fisica diretta sulle superfici illuminate durante il montaggio. Gli installatori applicano la forza fisica esclusivamente alle flange laterali in silicone o alle guide di montaggio rigide. L'esercizio di una forza diretta verso il basso sui trucioli superficiali rischia la disconnessione del filo di collegamento interno e il guasto immediato del pacchetto. L'attento posizionamento manuale garantisce una distribuzione ottica uniforme senza danni fisici durante il processo di installazione. L'utilizzo di profili flessibili a led con piegatura 3D semplifica il percorso multiasse lungo angoli architettonici complessi. Una corretta installazione attorno ai confini fisici dell'edificio richiede il posizionamento strutturato delle clip per preservare l'allineamento ottico. Le squadre di montaggio verificano il gioco meccanico su ogni giunto del canale prima del fissaggio finale.

Protezione dagli agenti atmosferici dei bordi esterni e pianificazione del layout

I dettagli del layout di pianificazione impediscono l'ingresso di acqua e problemi di caduta di tensione sulle strutture esterne. I tecnici completano una valutazione approfondita del progetto prima di fissare qualsiasi hardware di montaggio. Le squadre sul campo eseguono una sequenza di preparazione strutturata:

1. Misurare lo spazio due volte prima di rimuovere la parte adesiva dal canale.

2. Mappare le posizioni fisiche esatte delle fonti di alimentazione, dei dimmer e dei controller del sistema principale.

3. Contrassegnare angoli fisici, curve ampie e punti di connessione giuntati lungo i bordi architettonici.

4. Disegna un diagramma rapido che mostri il tuo layout, incluso il punto in cui si collega l'alimentatore, dove si trovano i dimmer o i controller e come le strisce si piegheranno o passeranno attorno ai bordi.

Utilizzare IP65 o superiore per aree esterne o umide come cucine e bagni.

Gli impianti di illuminazione architettonica per esterni richiedono rigorosi protocolli di protezione dagli agenti atmosferici per prevenire gravi rischi per la sicurezza elettrica. Il personale sul campo applica sigillante siliconico trasparente o guaina termorestringente rivestita di adesivo nei punti di taglio. I tecnici proteggono le connessioni di giunzione esterne con connettori con grado di protezione IP67 o tubi termorestringenti di tipo marino sigillati con silicone. I driver dell'alimentatore principale risiedono all'interno di involucri resistenti alle intemperie NEMA 3R con pressacavi sigillati. Le squadre di manutenzione nelle aree costiere sigillano doppiamente ogni punto di connessione contro la corrosione dovuta all'aria salina e ispezionano i componenti ogni anno.

Grado di protezione IP

Livello di protezione

Applicazione adatta

IP67

A tenuta di polvere; può gestire l'immersione temporanea in acqua

Giardini, vialetti, installazioni a terra

IP68

A tenuta di polvere; progettato per l'immersione continua in acqua

Piscine, fontane, illuminazione subacquea

Per ottenere una vera protezione IP68 è necessario un rivestimento in resina all'interno di un canale in alluminio. I tecnici posizionano le luci al neon a led all'interno del binario e versano resina poliuretanica liquida bicomponente fino a ottenere una copertura completa. La resina poliuretanica offre eccezionale tenacità e stabilità ai raggi UV senza ingiallire o rimanere morbida. Questo processo di invasatura in resina a blocchi solidi elimina i vuoti d'aria interni in modo che l'acqua non possa entrare. I tecnici sul campo distribuiscono luci al neon a LED lungo perimetri ad alta umidità utilizzando questi canali in vaso. Le luci a corda al neon a led sigillate resistono efficacemente all'umidità stagnante e all'immersione temporanea. Le luci al neon a LED adeguatamente incapsulate migliorano i layout di illuminazione architettonica attorno ai bordi difficili. L’implementazione di protocolli sistematici di protezione dagli agenti atmosferici protegge ogni installazione di illuminazione architettonica dal degrado ambientale mantenendo la completa sicurezza operativa.

I tecnici ottengono un'illuminazione architettonica senza danni abbinando accessori angolari specializzati con limiti fisici rigorosi. Preservare il raggio di curvatura minimo di 1 pollice protegge gli strati del circuito interno dallo stress meccanico. I lavoratori devono evitare di applicare pressione diretta sui pacchetti di diodi superficiali. La forza fisica rompe i fili di collegamento interni e innesca un guasto prematuro del sistema. I collegamenti angolari modulari instradano le luci al neon a LED attorno alle curve strette in modo sicuro.

Il personale sul campo garantisce prestazioni a lungo termine attraverso procedure sistematiche di pre-montaggio. Gli installatori montano a secco tutti i canali di montaggio e le clip angolari lungo i bordi architettonici prima del fissaggio adesivo finale. Testare la continuità elettrica prima di applicare il sigillante resistente agli agenti atmosferici previene costose rilavorazioni. Questa procedura strutturata garantisce una corretta installazione su facciate di edifici complessi.

Domande frequenti

Qual è il raggio di curvatura minimo per le strisce flessibili 3D?

Gli installatori devono mantenere un raggio di curvatura minimo di almeno 1 pollice (25 mm). Lo standard IPC-2223 regola la progettazione flessibile dei circuiti stampati. Il rispetto delle soglie fisiche previene microfratture all'interno degli strati di rame durante la modellatura.

I tecnici possono piegare le strisce flessibili 3D con angoli acuti di 90 gradi?

I tecnici non devono mai piegare le luci al neon a LED direttamente ad angolo retto. Le pieghe strette manuali distruggono i percorsi del circuito interno. Invece, i lavoratori utilizzano connettori angolari senza saldatura o binari di giunzione modulari per instradare l'illuminazione in modo pulito attorno ai bordi architettonici taglienti.

In che modo gli installatori proteggono i LED montati su superficie da danni fisici?

Gli installatori applicano la pressione di montaggio esclusivamente sulle flange laterali in silicone o sui binari di supporto. Premendo direttamente sulle confezioni montate in superficie si staccano i fragili legami di filo d'oro. Un'attenta movimentazione fisica garantisce prestazioni ottimali dei led a lungo termine durante tutta la fase di installazione.

In che modo il personale sul campo protegge le connessioni perimetrali esterne dalle intemperie?

Il personale sul campo applica sigillante siliconico trasparente o guaina termorestringente rivestita di adesivo sui punti di taglio esposti. I binari in alluminio sigillato con resina liquida forniscono una protezione completa contro l'ingresso di acqua. Questi protocolli di sigillatura preservano l'affidabilità dell'illuminazione architettonica con grado di protezione IP negli ambienti esterni esigenti.
